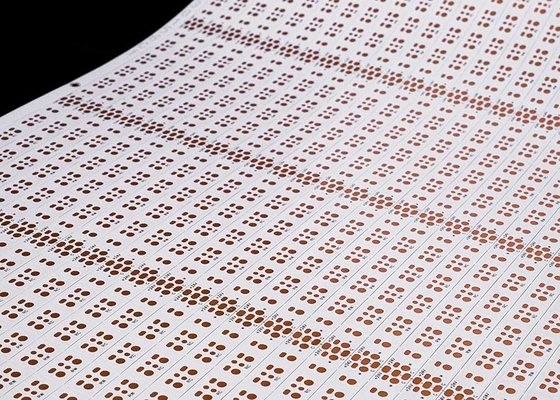

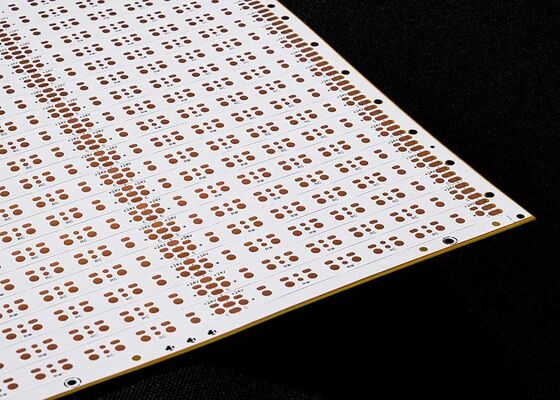

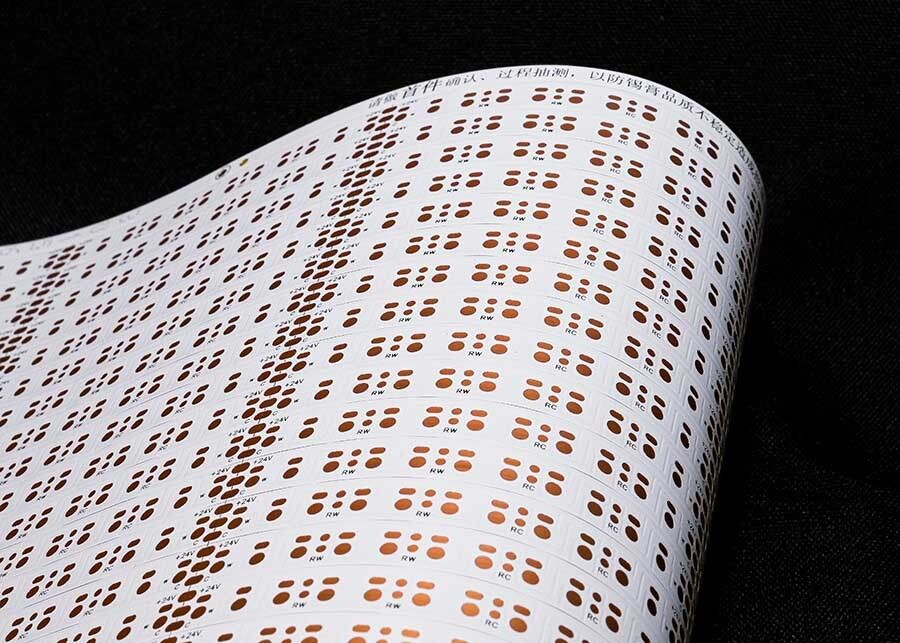

2835 Flexible LED Strip Circuit Board Dengan FPC Lapisan Ganda Dan 168 Lampu Sisi Ganda

Deskripsi Produk:

Model Produk:HQ30156

Nama Produk: Papan Sirkuit Strip LED Fleksibel

Fitur Produk: Papan lapisan ganda dengan film putih sisi ganda Karakter Hitam OSP Antioksidan

Spesifikasi Produk:2835,168led/PCS,Ukuran:8*503mm Papan Sisi Ganda 24V film putih FPCB

Parameter Desain FPC

Parameter Teknis Utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah240X500mm (batas250X500mm), dan tidak ada batasan ukuran minimum. Papan bahan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan lapisan tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC lapisan tunggal, papan sisi ganda memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Sarankan penggunaan kuning,Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umum digunakan pada produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan pada produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC Presisi termasuk 18um (0.5oz) dan 35um (1oz);
• Papan lapisan ganda FPC Presisi dapat dipilih dari 12um (0.33oz),18um (0.5oz),dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapisan ganda FPC Biasa dapat dipilih dari 18-25um,25-25um,35-35um,atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses Layanan

1.Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru dan memberikan dukungan teknis terkait.

2.Penawaran

Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan menghemat biaya.

3.Profesional

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel teknis inti senior.

4.Desain

Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in dan layanan satu atap pembukaan jaring baja, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5.Pembuatan Sampel

Kami berspesialisasi dalam layanan pembuatan sampel dan kustomisasi FPC, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
