Papan Sirkuit Fleksibel LED Strip 24V Grosir Dengan 30 Ketukan Cahaya LED Papan Dua Sisi FPCB

Deskripsi Produk:

Model Produk: HQ30118
Nama Produk: Papan Sirkuit LED Strip Fleksibel
Fitur Produk: 2835-60LEDS/PCS-10*503-24V

Papan lapisan ganda dengan film putih dua sisi Karakter Hitam OSP Antioksidan

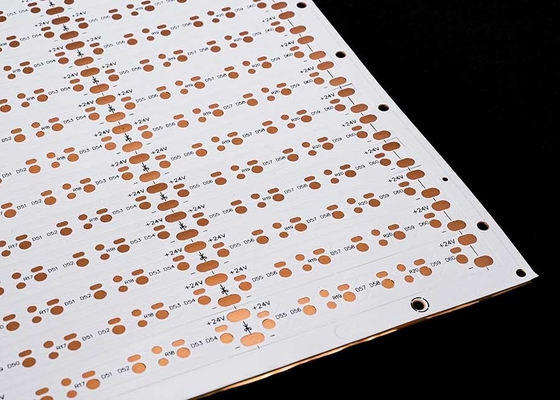

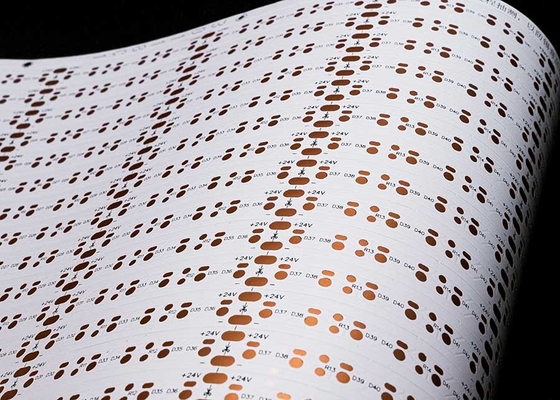

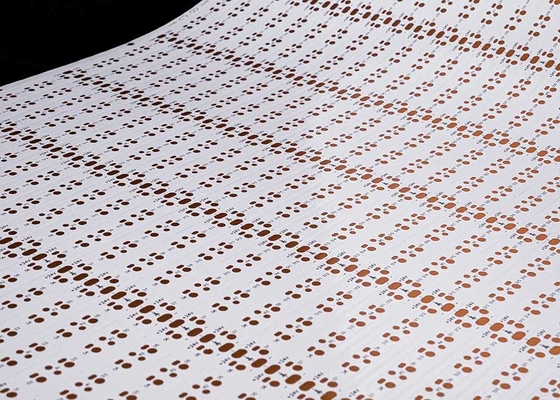

Spesifikasi Produk: 2835 Papan Sirkuit Fleksibel LED Strip, 60 ketukan cahaya per buah, ukuran: 10*503mm, 24V papan dua sisi film putih FPCB

Parameter desain FPC

Parameter teknis utama:

1. Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum. Papan bahan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan Struktur papan satu lapis sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.

• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan membentuk jalur konduktif. Mereka umumnya digunakan di ponsel, instrumen otomotif, dan produk lainnya.
• 3. Warna

topeng solder Warna topeng solder FPC adalah kuning, hitam, dan putih. Sarankan menggunakan kuning, Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, tampilan LED, dll. Film putih memiliki lapisan pelapis putih tambahan dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan refleksi, seperti perlengkapan pencahayaan, tampilan LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

Pilihan panel tunggal FPC presisi termasuk 18um (0.5oz) dan 35um (1oz);

• Papan dua lapis FPC presisi dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan dua lapis FPC biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.
• 5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan setidaknya 3mil.

Proses layanan

1. Konsultasi

16 tahun fokus pada desain dan manufaktur papan sirkuit fleksibel FPC, untuk menyediakan pelanggan dengan solusi yang dipersonalisasi, gambar desain, pengembangan produk baru dan memberikan dukungan teknis terkait.

2. Penawaran

Sampel atau kutipan batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat bagi pelanggan untuk menghemat biaya.

3. Profesi

Perusahaan kami memiliki Jerman, Jepang, Taiwan, dan wilayah lain dari peralatan canggih dan teknologi produksi, produksi profesional, skala. Pabrik kami meliputi area seluas hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel tulang punggung teknis senior.

4. Desain

Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, tambalan, plug-in dan layanan satu atap jaring baja terbuka, 16 tahun presipitasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki lini produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini adalah nyata. Karena perubahan pencahayaan, sudut pengambilan gambar, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki beberapa tingkat penyimpangan kromatik. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di China. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami mengkhususkan diri dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi, Jika Anda tertarik dengan produk kami, beri tahu kami kebutuhan Anda, kami akan membantu Anda untuk memberikan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, tambalan, plug-in dan layanan satu atap lainnya.

silakan hubungi kami secara online atau E-mail kepada kami,

dan kami akan memberi Anda layanan satu-satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
