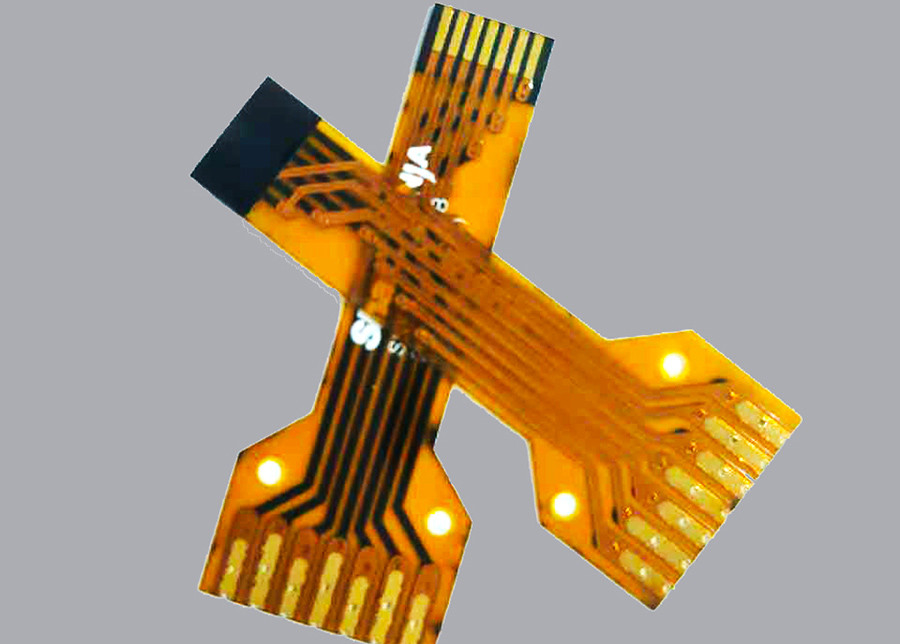

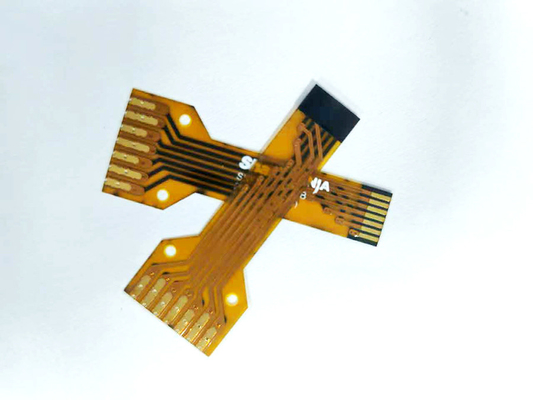

Deskripsi Produk:

Parameter desain FPC

Parameter teknis utama:

1.Tentang Ukuran:

FPC Presisi: Ukuran maksimumnya adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum. Papan bahan gulungan : lebar maksimal 240. panjang maksimal 100 meter.

2. Nomor dari lapisan di papan

• Struktur papan satu lapis sederhana dan umumnya digunakan dalam pengendalian industri, instrumen elektronik, dan bidang lain dengan rangkaian yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan membentuk jalur konduktif. Mereka umumnya digunakan pada ponsel, instrumen otomotif dan produk lainnya.

3. Menyolder warna topeng

Warna topeng solder FPC adalah kuning, hitam, dan putih. Sarankan menggunakan warna kuning, Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan pada produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan lapisan putih tambahan dibandingkan film kuning, dan sering digunakan pada produk yang memerlukan refleksi, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Opsi panel tunggal FPC presisi mencakup 18um (0,5oz) dan 35um (1oz);
• Papan lapisan ganda FPC presisi dapat dipilih dari 12um (0,33oz),18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapis ganda FPC biasa dapat dipilih dari 18-25um,25-25um,35-35um,atau 35-70um.

5. Lebar garis/jarak baris minimum

Dalam keadaan normal, semakin kecil tingkat kesulitannya, semakin tinggi tingkat kerusakannya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses Pelayanan

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini adalah nyata. Karena perubahan pencahayaan, Sudut pengambilan gambar, dan resolusi layar, gambar yang Anda lihat mungkin memiliki beberapa tingkat penyimpangan kromatik. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami mengkhususkan diri dalam semua jenis pembuatan sampel FPC dan layanan penyesuaian, Jika Anda tertarik dengan produk kami, silakan beri tahu kami kebutuhan Anda, kami akan membantu Anda memberikan solusi profesional, produksi substrat, perkabelan, desain prinsip, cetakan, tambalan, plug-in, dan layanan terpadu lainnya.

silakan hubungi kami secara online atau email kepada kami,dan kami akan memberi Anda layanan satu-satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
