Bagaimana cara mendesain papan PCB?

Kami adalah produsen profesional papan sirkuit fleksibel FPC, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu led SMD, strip led COB, desain papan PCB, layar tampilan led fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit, papan sirkuit instrumen kecantikan masker wajah rumah dan perangkat penumbuh rambut, dan sebagainya.

Deskripsi Produk:

Model Produk: HQ007

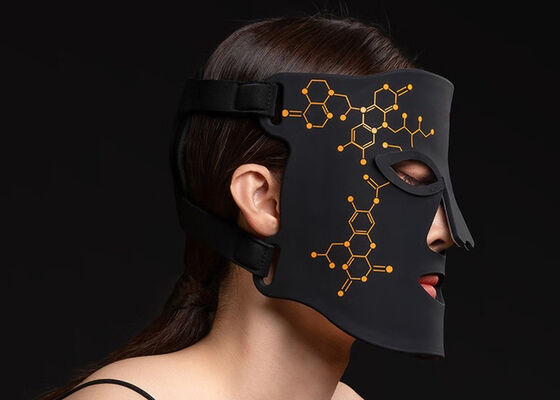

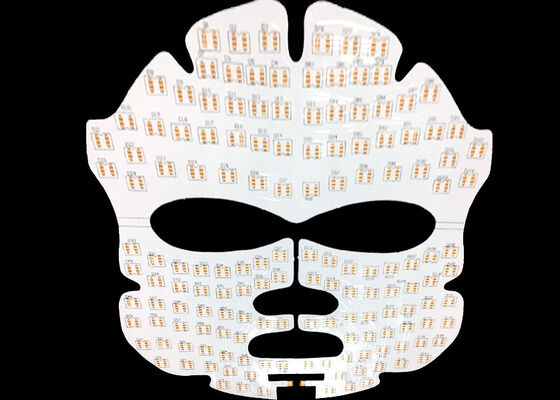

Nama Produk: FPC perangkat kecantikan Photon / Papan sirkuit masker kecantikan Led

Fitur Produk: Papan dua lapis, pelapisan film dua sisi, papan putih, teks hitam, antioksidan OSP

Spesifikasi Produk:

1. Sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda untuk papan sirkuit masker LED fleksibel, pengkabelan multi-layer satu dan dua sisi masker LED.

2. Fleksibilitas yang baik dan ketahanan terhadap tekukan

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui

Puluhan ribu uji tekukan sebelum produksi massal

Parameter desain FPC

Parameter teknis utama:

1. Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan material: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan satu lapis sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

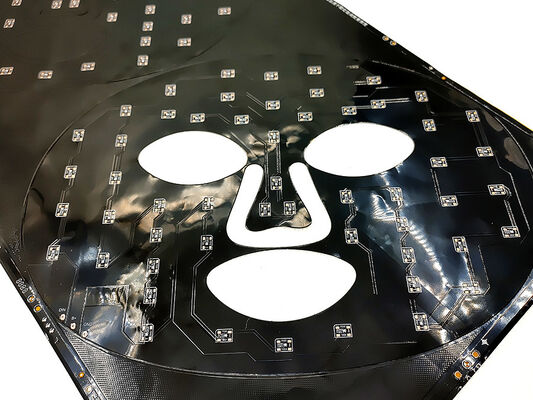

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan pelapis putih tambahan dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC Presisi termasuk 18um (0.5oz) dan 35um (1oz);
• Papan dua lapis FPC Presisi dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan dua lapis FPC Biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1. 1. Konsultasi

   16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. 2. Penawaran

   Sampel atau kutipan batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan menghemat biaya.

3. 3. Profesionalisme

   Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4. 4. Desain

   Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap jaring baja terbuka, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. 5. Pembuatan Sampel

   Kami berspesialisasi dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.
