Papan sirkuit masker kecantikan yang disesuaikan Perangkat kecantikan foton FPC Dengan papan lapisan ganda

Deskripsi produk:

Model produk: HQ017

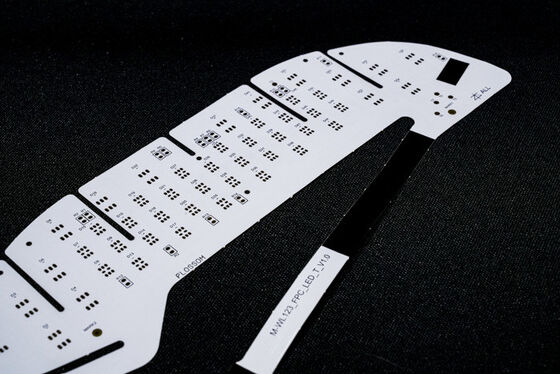

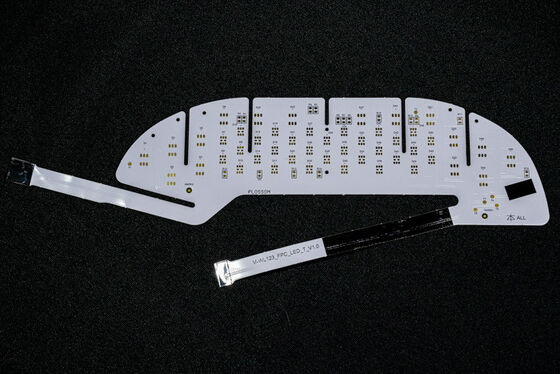

Nama produk: Perangkat kecantikan foton FPC /Led beauty mask circuit board

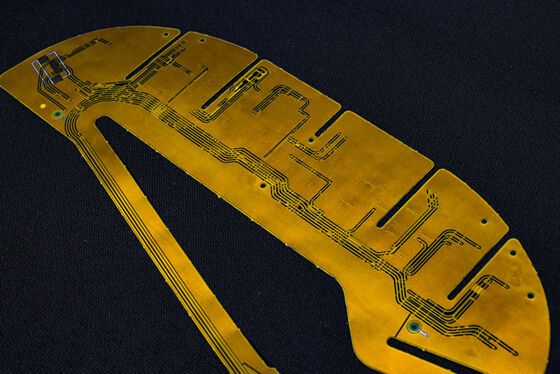

Fitur produk: Papan lapis ganda, lapisan film sisi dua, papan putih, teks hitam, OSP antioksidan

Spesifikasi produk:

• Menurut kebutuhan Anda untuk menyesuaikan ketebalan material yang berbeda dan persyaratan proses papan sirkuit topeng fleksibel LED, kabel multi-lapisan topeng LED tunggal dan dua sisi.
• Fleksibilitas yang baik dan ketahanan terhadap lentur

  Pabrik memiliki penguji lentur profesional, setiap batch bahan melalui puluhan ribu tes lentur sebelum produksi massal

Parameter desain FPC

Parameter teknis utama:

1Tentang Dimensi:

• FPC presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batas untuk ukuran minimum.

2. Jumlah lapisan di papan

• Struktur papan berlapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC berlapis tunggal, papan berpasangan memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk.Instrumen otomotif dan produk lainnya.

3. Warna topeng solder

• Warna topeng solder dari FPC adalah kuning, hitam, dan putih.Film hitam biasanya digunakan dalam produk kelas atas atau produk yang menyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan refleksi,seperti lampu, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC presisi termasuk 18um (0,5oz) dan 35um (1oz);
• Papan ganda FPC presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan FPC berlapis ganda biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis minimum/jarak garis

• Dalam keadaan normal, semakin kecil kesulitan, semakin tinggi tingkat cacat, dan umumnya disarankan untuk menggunakan setidaknya 3mil.

Proses pelayanan

1. Konsultasi

   16 tahun fokus pada desain papan sirkuit fleksibel FPC dan R & D manufaktur, untuk menyediakan pelanggan dengan solusi yang dipersonalisasi, gambar desain,pengembangan produk baru dan memberikan dukungan teknis terkait.

2. Tawaran

   Contoh atau penawaran batch dari jenis teknologi yang sama, bahan, teknologi canggih, konsesi harga, sangat untuk pelanggan untuk menghemat biaya.

3. Profesi

   Perusahaan kami memiliki Jerman, Jepang, Taiwan dan daerah lain dari peralatan canggih dan teknologi produksi, produksi profesional, skala. pabrik kami meliputi area hampir 20.000 meter persegi,dengan lebih dari 800 karyawan dan 50 staf tulang punggung teknis senior.

4. Desain

   Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, kabel, desain prinsip, cetakan, patch,layanan one-stop plug-in dan open steel mesh, 16 tahun profesional dan teknis tingkat hujan, layak pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

   Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
