Papan Sirkuit Cetak HDI Perakitan PCB Kustom LED Presisi Produsen FPC Dua Sisi

Deskripsi Produk:

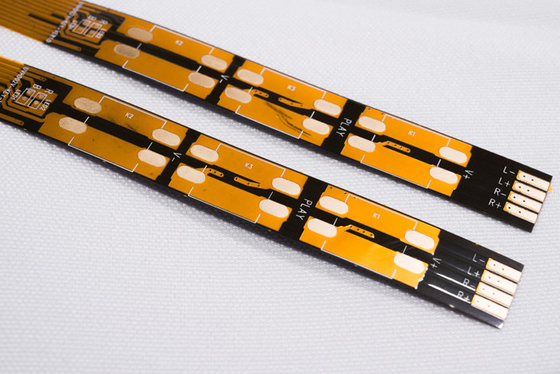

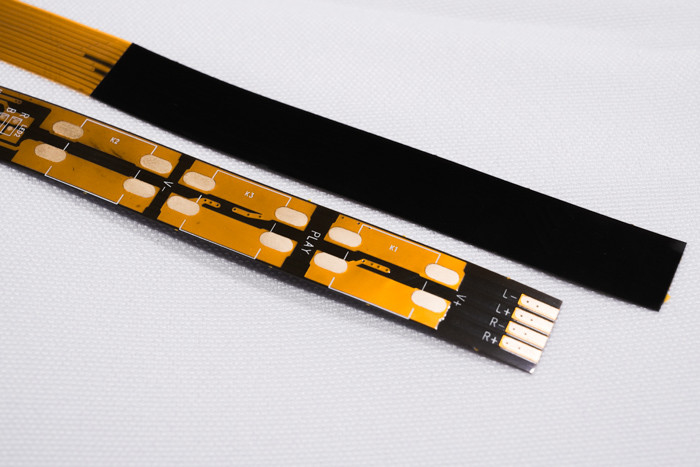

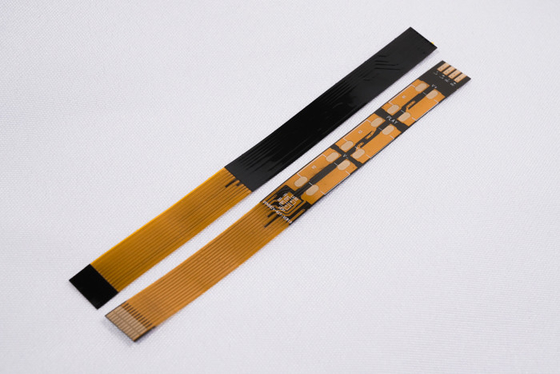

Model produk:HQ043
Nama Produk: FPC presisi
Fitur produk: Papan sirkuit lapisan ganda, film kuning dua sisi, teks putih, permukaan berlapis emas

Spesifikasi produk:

1. Kami adalah Produsen Pcb dan FPC Fleksibel, sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan bahan yang berbeda dan persyaratan proses FPC strip lampu LED, FPC Presisi, FPC strip LED warna-warni dan papan sirkuit fleksibel LED lainnya dengan satu, dua sisi dan Multi-lapisan.

2. Fleksibilitas yang baik dan ketahanan terhadap tekukan

Pabrik ini memiliki penguji tekukan profesional, setiap kumpulan bahan melalui Puluhan ribu uji tekuk sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimumnya adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum. Papan bahan gulungan : lebar maksimal 240. panjang maksimal 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan satu lapis sederhana dan umumnya digunakan dalam pengendalian industri, instrumen elektronik, dan bidang lain dengan rangkaian yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan membentuk jalur konduktif. Mereka umumnya digunakan pada ponsel, instrumen otomotif dan produk lainnya.

3. Warna topeng solder

Warna topeng solder FPC adalah kuning, hitam, dan putih. Sarankan menggunakan warna kuning, Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan pada produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan lapisan putih tambahan dibandingkan film kuning, dan sering digunakan pada produk yang memerlukan refleksi, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Opsi panel tunggal FPC presisi mencakup 18um (0,5oz) dan 35um (1oz);
• Papan lapisan ganda FPC presisi dapat dipilih dari 12um (0,33oz),18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapis ganda FPC biasa dapat dipilih dari 18-25um,25-25um,35-35um,atau 35-70um.

5. Lebar garis/jarak baris minimum

Dalam keadaan normal, semakin kecil tingkat kesulitannya, semakin tinggi tingkat kerusakannya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses pelayanan

1. Konsultasi

   16 tahun fokus pada desain papan sirkuit fleksibel FPC dan manufaktur Litbang, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. Menawarkan

   Contoh atau kutipan batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat bagi pelanggan untuk menghemat biaya.

3. Profesi

   Perusahaan kami memiliki Jerman, Jepang, Taiwan dan wilayah lain dengan peralatan canggih dan teknologi produksi, produksi profesional, skala. Pabrik kami meliputi area seluas hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel tulang punggung teknis senior.

4. Desain

   Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, perkabelan, desain prinsip, cetakan, tambalan, plug-in dan layanan satu atap jaring baja terbuka, 16 tahun curah hujan tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

   Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan penyesuaian, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
