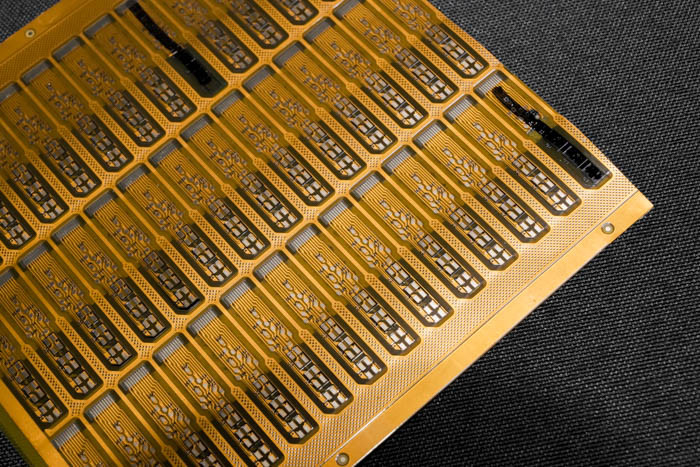

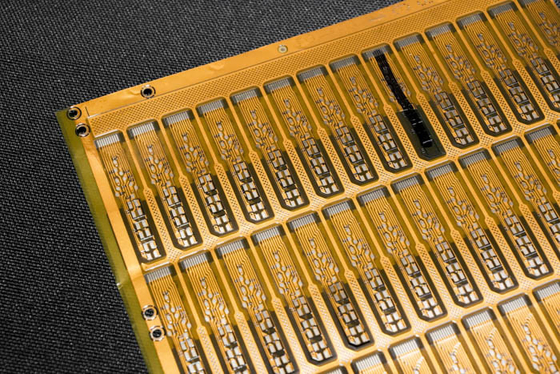

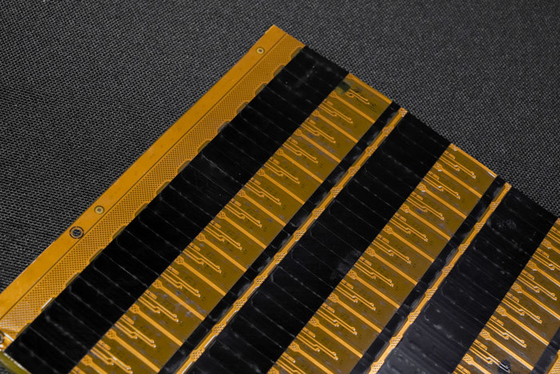

Papan sirkuit cetak elektronik Papan sirkuit cetak perakitan dengan film kuning sisi ganda

Deskripsi produk:
Model produk:HQ044
Nama produk: FPC presisi
Fitur produk: Papan sirkuit berlapis ganda, film kuning berpasangan, teks putih, permukaan dilapisi emas

Spesifikasi produk:
1.Kami adalah Pcb Fleksibel dan Produsen FPC,sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan bahan yang berbeda dan persyaratan proses LED lampu strip FPC,Precision FPC,FPC strip LED berwarna-warni dan papan sirkuit fleksibel LED lainnya dengan single ,Dua sisi dan multi-lapisan.
2.Fleksibilitas yang baik dan ketahanan terhadap lentur
Pabrik memiliki penguji lentur profesional, setiap batch bahan melalui
Puluhan ribu tes lentur sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1Tentang Dimensi:
FPC presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum.

2. Jumlah lapisan di papan

• Struktur papan berlapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC berlapis tunggal, papan berpasangan memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk.Instrumen otomotif dan produk lainnya.

3. Warna topeng solder
Warna topeng solder dari FPC adalah kuning, hitam, dan putih.Sarankan menggunakan warna kuning,film kuning cocok untuk sebagian besar produk,seperti berbagai produk kabel.Film hitam biasanya digunakan dalam produk kelas atas atau produk yang menyerap cahaya,seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan refleksi,seperti lampu, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC presisi termasuk 18um (0,5oz) dan 35um (1oz);
• Papan FPC ganda-lapisan presisi dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan FPC dua lapisan biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis minimum/jarak garis
Dalam keadaan normal, semakin kecil kesulitan, semakin tinggi tingkat cacat, dan umumnya disarankan untuk menggunakan setidaknya 3mil.

Proses pelayanan

1. Konsultan
16 tahun fokus pada desain papan sirkuit fleksibel FPC dan R & D manufaktur, untuk menyediakan pelanggan dengan solusi yang dipersonalisasi, gambar desain,pengembangan produk baru dan memberikan dukungan teknis terkait.

2- Tawarkan.
Contoh atau penawaran batch dari jenis teknologi yang sama, bahan, teknologi canggih, konsesi harga, sangat untuk pelanggan untuk menghemat biaya.

3.Profesi
Perusahaan kami memiliki Jerman, Jepang, Taiwan dan daerah lain dari peralatan canggih dan teknologi produksi, produksi profesional, skala. pabrik kami meliputi area hampir 20.000 meter persegi,dengan lebih dari 800 karyawan dan 50 staf tulang punggung teknis senior.

4Desain
Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, kabel, desain prinsip, cetakan, patch,layanan one-stop plug-in dan open steel mesh, 16 tahun profesional dan teknis tingkat hujan, layak pilihan dan kepercayaan Anda.

5.Membuat Sampel
Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.

Sertifikat dan Penghargaan

Silakan perhatikan:
Semua foto di situs ini asli. Karena perubahan pencahayaan, sudut pengambilan gambar, dan resolusi layar, gambar yang Anda lihat mungkin memiliki beberapa tingkat aberasi kromatik.GongDong HongQi adalah produsen profesional papan sirkuit dengan sejarah 16 tahun di Cina. Produk kami diperbarui dan ditingkatkan setiap tahun dan kami mengkhususkan diri dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi, Jika Anda tertarik pada produk kami,Tolong beri tahu kami persyaratan Anda, kami akan membantu Anda untuk memberikan solusi profesional, produksi substrat, kabel, desain prinsip, cetakan, patch, plug-in dan lain-lain layanan one-stop.
silakan hubungi kami di line atau E-mail kepada kami, dan kami akan memberikan Anda dengan satu-satu layanan dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
