Bagaimana untuk merancang papan FPCB?

Kami adalah profesional fleksibel produsen papan sirkuit cetak, dapat menyediakan FPC fleksibel papan sirkuit,FPC fleksibel sirkuit cetak,HDI papan sirkuit cetak,SMD led strip cahaya,COB led strip,Desain papan PCB, layar layar LED fleksibel, PCB elektronik, sirkuit cetak, sirkuit kartu perakitan, rumah masker kecantikan instrumen dan rambut pertumbuhan perangkat papan sirkuit dan sebagainya.

FPC Flexible Circuit Board Factory dan pembuatan sampel

Deskripsi produk:

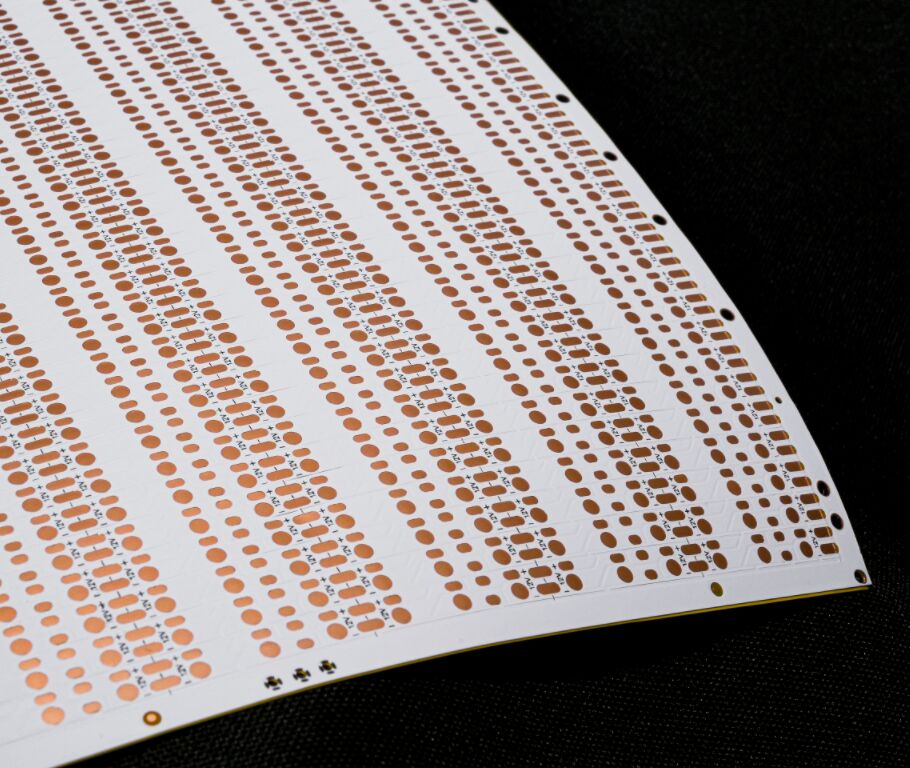

Model produk:HQ041

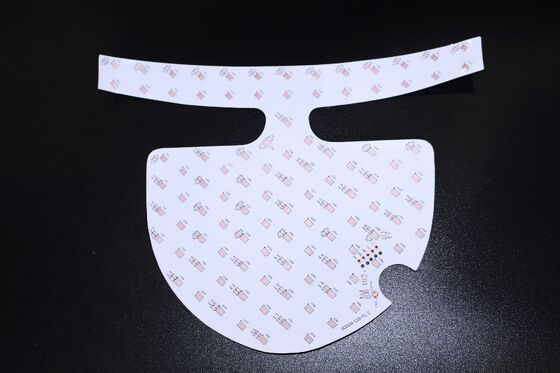

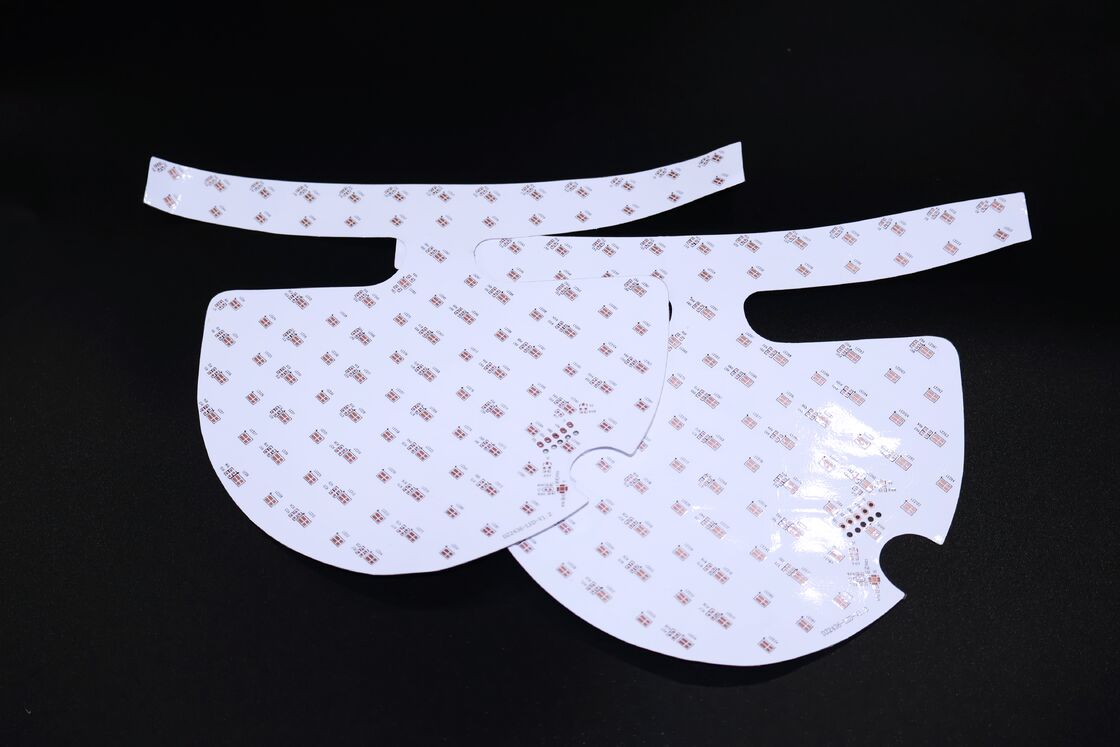

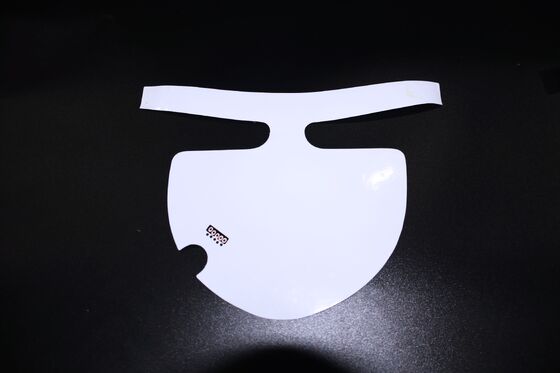

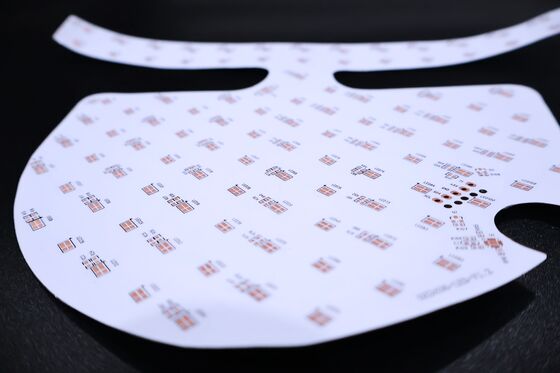

Nama produk: FPC Perawatan Kesehatan InfraMerah
Fitur produk:Papan berlapis ganda, lapisan film berpasangan, papan tulis, teks hitam, OSP antioksidan

Spesifikasi produk:

1.Menurut kebutuhan Anda untuk menyesuaikan ketebalan material yang berbeda dan persyaratan prosesInfrared Health Care FPC dan lainnyaPapan sirkuit topeng fleksibel LED, kabel multi-lapisan satu dan dua sisi.

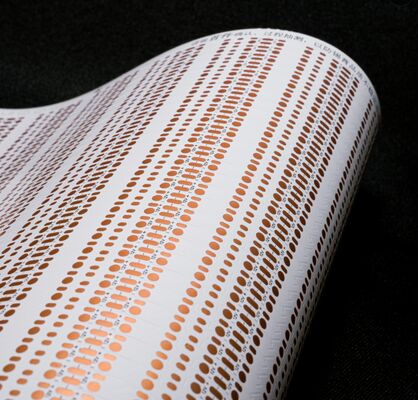

2.Fleksibilitas yang baik dan ketahanan terhadap lentur

Pabrik memiliki penguji lentur profesional, setiap batch bahan melalui

Puluhan ribu tes lentur sebelum produksi massal.

Parameter desain FPC

Parameter teknis utama:

1. Sekitar Dimensi:

FPC presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum.

2. Nomor dari lapisan pada papan

• Struktur papan berlapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC berlapis tunggal, papan berpasangan memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk.Instrumen otomotif dan produk lainnya.

3. Solder warna topeng

Warna topeng solder dari FPC adalah kuning, hitam, dan putih.Sarankan menggunakan warna kuning,film kuning cocok untuk sebagian besar produk,seperti berbagai produk kabel.Film hitam biasanya digunakan dalam produk kelas atas atau produk yang menyerap cahaya,seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan refleksi,seperti lampu, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC presisi termasuk 18um (0,5oz) dan 35um (1oz);
• Papan FPC ganda-lapisan presisi dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan FPC dua lapisan biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis minimum/jarak garis

Dalam keadaan normal, semakin kecil kesulitan, semakin tinggi tingkat cacat, dan umumnya disarankan untuk menggunakan setidaknya 3mil.

Proses pelayanan

1. Konsultan

16 tahun fokus pada desain papan sirkuit fleksibel FPC dan R & D manufaktur, untuk menyediakan pelanggan dengan solusi yang dipersonalisasi, gambar desain,pengembangan produk baru dan memberikan dukungan teknis terkait.

2- Tawarkan.

Contoh atau penawaran batch dari jenis teknologi yang sama, bahan, teknologi canggih, konsesi harga, sangat untuk pelanggan untuk menghemat biaya.

3.Profesi

Perusahaan kami memiliki Jerman, Jepang, Taiwan dan daerah lain dari peralatan canggih dan teknologi produksi, produksi profesional, skala. pabrik kami meliputi area hampir 20.000 meter persegi,dengan lebih dari 800 karyawan dan 50 staf tulang punggung teknis senior.

4Desain

Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, kabel, desain prinsip, cetakan, patch,layanan one-stop plug-in dan open steel mesh, 16 tahun profesional dan teknis tingkat hujan, layak pilihan dan kepercayaan Anda.

5.Membuat Sampel

Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
