Bagaimana mendesain papan FPC?

Kami adalah produsen papan sirkuit cetak fleksibel profesional, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu led SMD, strip led COB, desain papan PCB, layar tampilan led fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit, instrumen kecantikan masker wajah rumah dan papan sirkuit perangkat penumbuh rambut dan sebagainya.

Deskripsi FPC:

Model FPC: HQ049

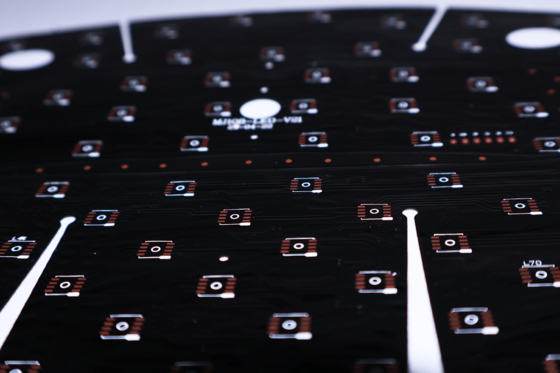

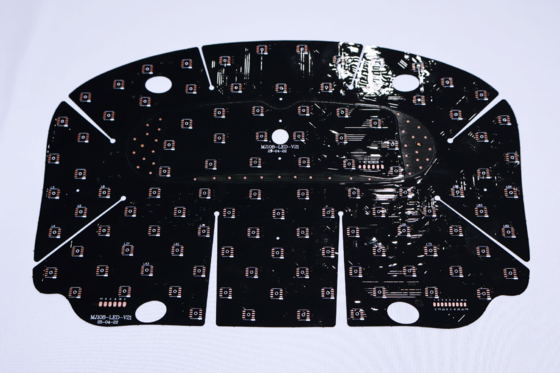

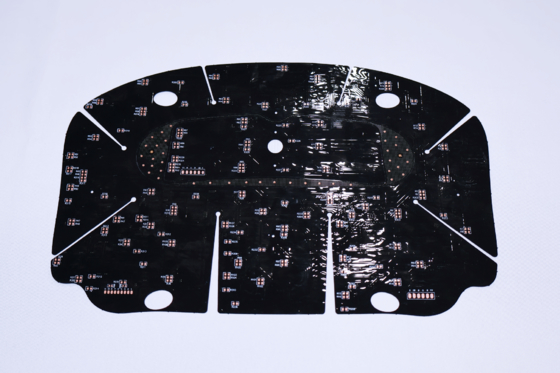

Nama FPC: FPC Perawatan Kesehatan Inframerah
Fitur FPC: Papan lapisan ganda, pelapisan film ganda sisi, papan tulis, teks hitam, antioksidan OSP

Spesifikasi FPC:

1. Sesuai kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbedaFPC Perawatan Kesehatan Inframerah dan lainnyaPapan sirkuit masker fleksibel LED, kabel multi-lapis sisi tunggal dan ganda.

2. Fleksibilitas dan ketahanan terhadap pembengkokan yang baik

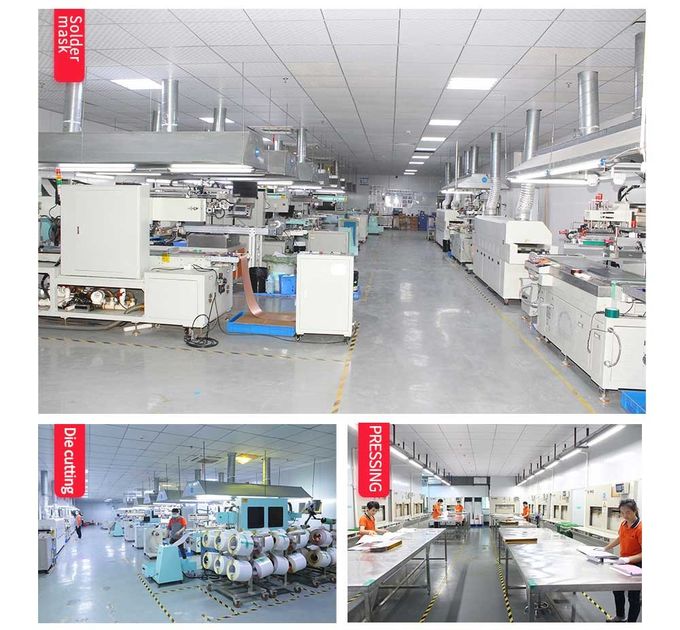

Pabrik memiliki penguji pembengkokan profesional, setiap batch material melalui

Puluhan ribu tes pembengkokan sebelum produksi massal.

Ikhtisar Parameter Desain FPC

1. Dimensi

   • FPC Presisi: Ukuran maksimum adalah 240mm x 500mm dengan batas maksimum yang diizinkan 250mm x 500mm.
   • Papan Material Gulungan: Lebar maksimum 240mm dan panjang maksimum 100 meter.

2. Jumlah Lapisan

   • Papan Lapis Tunggal: Struktur sederhana, ideal untuk kontrol industri dan instrumen elektronik dengan sirkuit yang mudah.
   • Papan Lapis Ganda: Menampilkan dua foil tembaga, peningkatan vias, dan cocok untuk aplikasi di ponsel dan instrumen otomotif.

3. Pilihan Warna Masker Solder

   • Kuning: Direkomendasikan untuk sebagian besar produk, termasuk berbagai produk kabel.
   • Hitam: Umumnya digunakan dalam aplikasi kelas atas atau peka cahaya seperti mobil, ponsel, tampilan LED, dll.
   • Putih: Termasuk lapisan putih tambahan, ideal untuk produk yang membutuhkan refleksi, seperti perlengkapan pencahayaan dan perangkat kecantikan medis.

4. Pilihan Ketebalan Foil Tembaga

   • Panel Tunggal FPC Presisi: 18um (0.5oz) atau 35um (1oz).
   • Papan Lapis Ganda FPC Presisi: 12um (0.33oz), 18um (0.5oz), atau 35um (1oz).
   • Panel Tunggal FPC Biasa: Pilihan termasuk 18um/25um/35um (1oz) atau 50um.
   • Papan Lapis Ganda FPC Biasa: Pilihan adalah 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar/Jarak Garis Minimum

   • Minimum yang direkomendasikan 3mil untuk mengurangi kesulitan manufaktur dan tingkat cacat.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini adalah nyata. Karena perubahan pencahayaan, sudut pengambilan gambar, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki beberapa tingkat aberasi kromatik. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di China. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami mengkhususkan diri dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk memberikan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in dan lainnya layanan satu atap.

silakan hubungi kami secara online atau E-mail kepada kami,dan kami akan memberikan Anda layanan satu-satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
