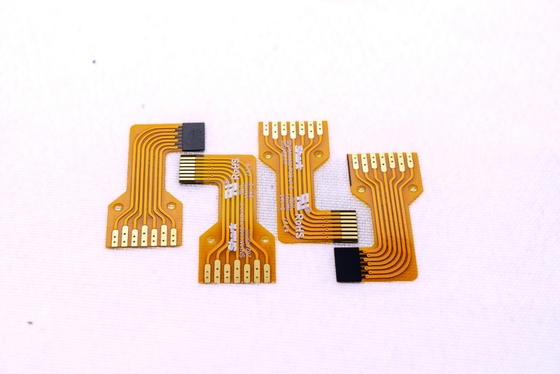

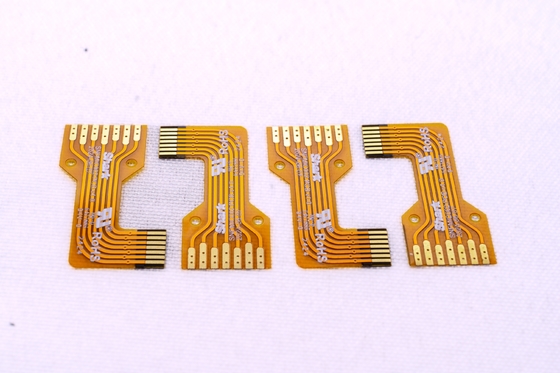

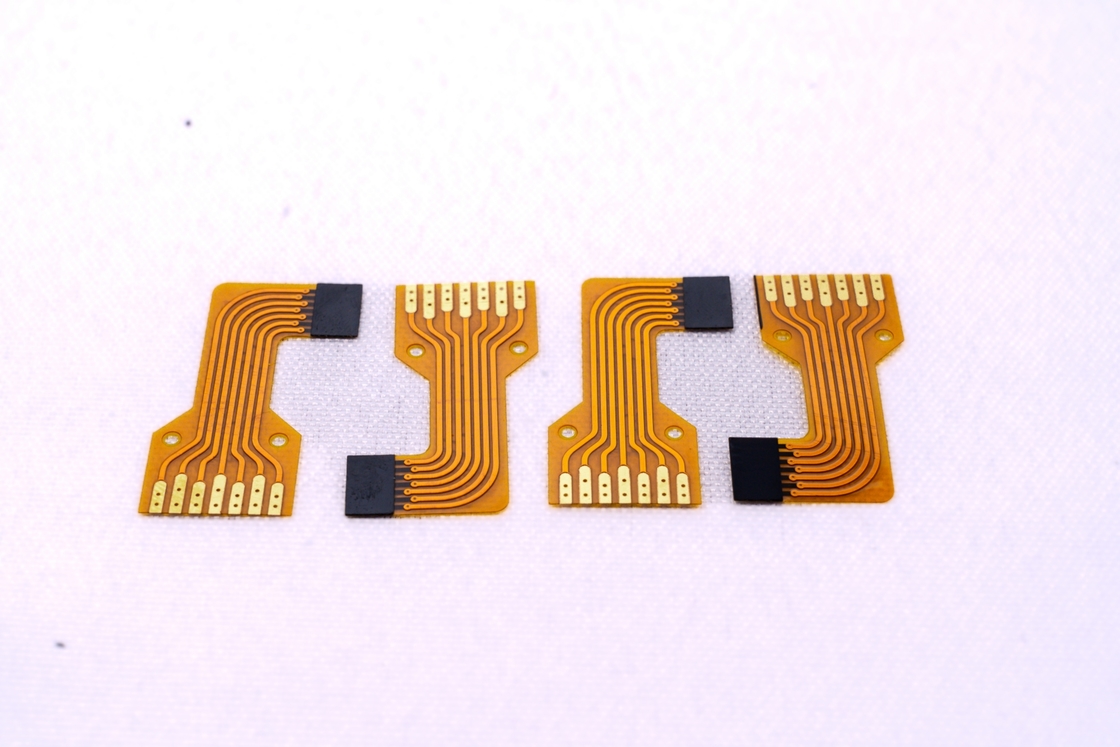

Deskripsi produk:

Model:HQ006

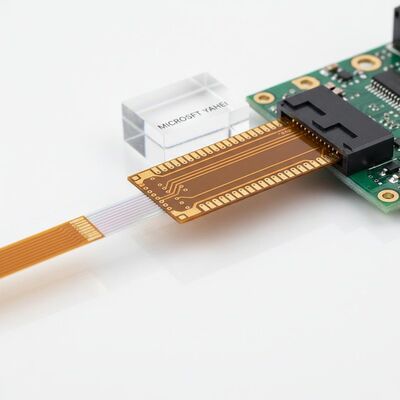

Nama:Hubungkan FPC Ribbon

Fitur:

• Konstruksi film kuning sisi dua
• Peningkatan emas
• Desain papan berlapis ganda berkualitas tinggi

Spesifikasi:

• Dapat disesuaikan sesuai dengan persyaratan khusus (layanan kustom dan produksi sampel tersedia)

Parameter Desain FPC:

1Keakuratan Dimensi:

• Ukuran maksimum untuk FPC presisi: 240mm x 500mm (toleransi hingga 250mm x 500mm)
• Ukuran minimum: Tidak ada batasan
• Papan bahan gulung: Lebar maksimum 240mm, panjang maksimum 100 meter

2Opsi Lapisan Papan:

• FPC satu lapisan: Ideal untuk aplikasi sirkuit sederhana seperti kontrol industri dan instrumen elektronik.
• FPC sisi ganda: Mempunyai dua lapisan foil tembaga, ditingkatkan melalui lubang, dan jalur konduktif, membuatnya cocok untuk aplikasi canggih dalam perangkat mobile, instrumen otomotif,dan produk serupa.

3. Warna topeng solder:

• Pilihan yang tersedia: kuning, hitam, atau putih.
• Film kuningdirekomendasikan untuk sebagian besar aplikasi tujuan umum (misalnya, rangkaian kabel).
• Film hitamumum digunakan dalam aplikasi high-end atau sensitif cahaya (misalnya, otomotif, perangkat mobile, layar LED).
• Film putihmencakup lapisan reflektif tambahan dan ideal untuk produk yang membutuhkan refleksi cahaya (misalnya, lampu, peralatan medis).

4. Opsi ketebalan foil tembaga:

• FPC presisi:
  • Panel tunggal: 18μm (0,5oz) atau 35μm (1oz).
  • Papan berlapis ganda: 12μm (0,33oz), 18μm (0,5oz), atau 35μm (1oz).
• Standar FPC:
  • Panel tunggal: 18μm/25μm/35μm (1oz)/50μm.
  • Papan berlapis ganda: Pilihan termasuk 18-25μm, 25-25μm, 35-35μm, atau 35-70μm.

5. Lebar garis minimum/jarak:

• Rekomendasi minimal 3mil untuk aplikasi standar untuk memastikan keandalan dan mengurangi tingkat cacat.

Proses Layanan:

1. Konsultasi & Dukungan Desain:

   • Dengan lebih dari 16 tahun keahlian dalam desain FPC, R&D, dan manufaktur, kami menyediakan solusi yang disesuaikan, gambar desain rinci, dan dukungan teknis untuk memenuhi kebutuhan unik Anda.

2. Kuota & Pengambilan Sampel:

   • Menawarkan penawaran yang kompetitif untuk sampel atau pesanan massal dengan teknologi dan bahan canggih.

3. Kapasitas Produksi Lanjutan:

   • Dilengkapi dengan peralatan manufaktur canggih dari Jerman, Jepang, dan Taiwan.
   • Fasilitas seluas 20.000 meter persegi kami mempekerjakan lebih dari 800 profesional terampil, termasuk 50 ahli teknis senior, memastikan efisiensi dan presisi produksi skala besar.

4. Desain Komprehensif & Teknik:

   • Memberikan solusi end-to-end, termasuk produksi substrat, desain kabel, pengembangan prinsip, pembuatan cetakan, patching, plug-in, dan layanan mesh baja.
   • Keahlian kami divalidasi oleh berbagai sertifikasi internasional dan pengalaman industri yang lama.

5. Produksi sampel:

   • Mengkhususkan diri dalam pembuatan sampel FPC dengan waktu penyelesaian cepat: sampel panel sisi ganda selesai dalam 5-7 hari.

Sertifikat dan Penghargaan

Catatan:
Semua gambar produk adalah representasi asli dari penawaran kami.
Sebagai mitra tepercaya dengan pengalaman industri lebih dari 16 tahun, kami mengkhususkan diri dalam memberikan solusi FPC khusus berkualitas tinggi untuk berbagai aplikasi di seluruh dunia.
