Spesifikasi teknis dan layanan kustomisasi HQ046 LED Light Strip FPC

Abstrak

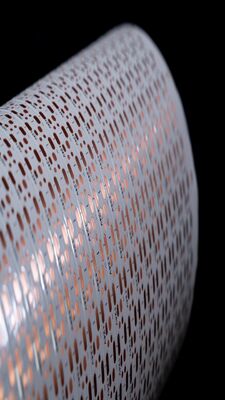

1. Ringkasan produk dari HQ046 LED Light Strip FPC

2. Spesifikasi Teknis dan Rentang Kustomisasi

2.1 Spesifikasi Dimensi

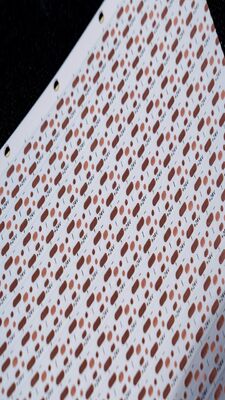

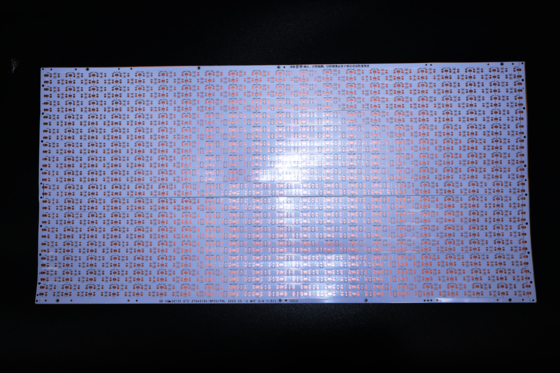

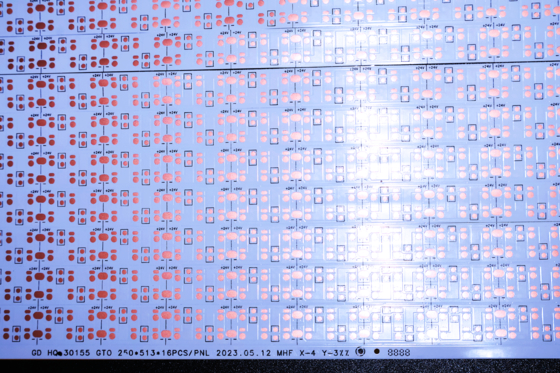

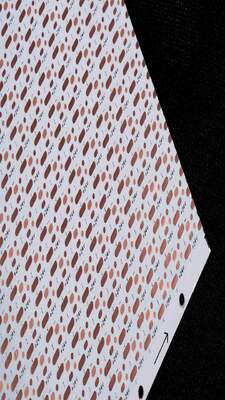

• FPC presisi: Ukuran maksimum: 240×500mm (batas: 250×500mm); ukuran minimum: tidak terbatas.

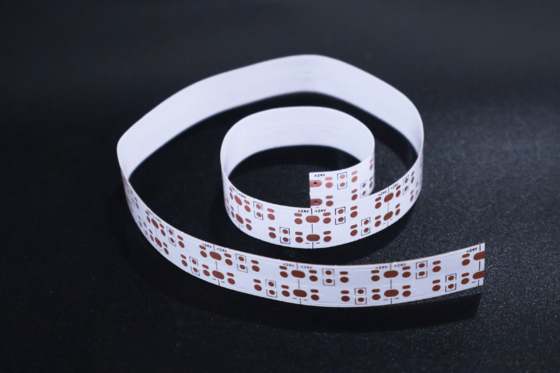

• Bahan gulungan FPC: Lebar maksimum: 240mm; panjang maksimum: 100 meter.

2.2 Konfigurasi lapisan sirkuit

• FPC satu lapis: Struktur sederhana, cocok untuk sirkuit kompleksitas rendah dalam kontrol industri, instrumen elektronik, dan sistem pencahayaan dasar.
• FPC berlapis ganda: Lapisan foil tembaga ganda dengan vias yang ditingkatkan untuk jalur konduktif, ideal untuk produk dengan integrasi tinggi seperti perangkat seluler, panel instrumen otomotif, dan strip lampu LED menengah hingga tinggi.
• FPC multi-lapisan: Dapat disesuaikan untuk aplikasi yang sangat kompleks yang membutuhkan kabel padat dan transmisi multi-sinyal.

2.3 Warna dan Aplikasi Topeng Solder

• Topeng Solder Kuning: Pilihan universal untuk sebagian besar produk (misalnya, rangkaian kabel umum) karena efektivitas biaya dan kompatibilitasnya.
• Topeng Solder Hitam: Diutamakan untuk aplikasi high-end atau penyerap cahaya (misalnya, pencahayaan mobil, lampu latar smartphone, layar LED) untuk mengurangi pantulan cahaya dan meningkatkan konsistensi visual.
• Topeng Solder Putih: Dilengkapi dengan lapisan putih tambahan untuk peningkatan reflektivitas, cocok untuk perlengkapan pencahayaan, layar LED, dan perangkat estetika medis.

2.4 Ketebalan foil tembaga

• FPC presisi:
  • Single-layer: 18μm (0,5oz), 35μm (1oz)
  • Lapisan ganda: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• Standar FPC:
  • Satu lapisan: 18μm, 25μm, 35μm (1oz), 50μm
  • Lapisan ganda: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Lebar Jalur Minimal/Jarak

3. Pengendalian Kinerja dan Kualitas

3.1 Fleksibilitas dan ketahanan lentur

• Sebuah tester lentur profesional digunakan untuk mengevaluasi setiap batch bahan.
• Semua bahan mengalamipuluhan ribu siklus lentursebelum produksi massal, memastikan ketahanan terhadap kegagalan kelelahan dalam skenario aplikasi dinamis (misalnya, pencahayaan lipat, permukaan melengkung).

3.2 Kapasitas manufaktur

• Luas pabrik: Sekitar 20.000 meter persegi
• Tenaga kerja: Lebih dari 800 karyawan, termasuk 50 spesialis teknis senior
• Garis produksi: Berspesialisasi dalam sampel mempercepat dan produksi batch

4. Proses layanan kustomisasi

4.1 Konsultasi dan Dukungan Teknis

• Desain solusi pribadi
• Optimasi gambar
• Dukungan pengembangan produk baru
• Konsultasi teknis profesional

4.2 Kutipan

• Proses teknis standar
• Sumber bahan berkualitas tinggi
• Manajemen produksi yang efisien

4.3 Desain dan Integrasi

• Produksi substrat
• Pengkabelan sirkuit dan desain skematik
• Perkembangan jamur
• SMT (Surface Mount Technology) dan pemasangan melalui lubang
• Pembuatan jaring baja
  Semua proses memenuhi sertifikasi internasional untuk memastikan keandalan.

4.4 Pembuatan Sampel

5. Sertifikasi dan Catatan

• Sertifikasi: Baris produk memiliki beberapa sertifikasi sistem internasional (detail tersedia atas permintaan), memastikan kepatuhan terhadap standar industri global.
• Image Disclaimer: Semua gambar produk di platform resmi adalah asli. Variasi warna kecil mungkin terjadi karena perbedaan pencahayaan, sudut pengambilan gambar, atau resolusi layar.
• Peningkatan Berkelanjutan: Produk FPC kami mengalami pembaruan dan peningkatan tahunan untuk selaras dengan persyaratan teknologi yang muncul.
