FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50? FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50

Name: FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50? FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: 2835-180D-60R-8MM-24V-0805
Availability: InStock

Nama merek:	HQ
Nomor Model:	2835-180D-60R-8MM-24V-0805
Moq:	10000m
harga:	Dapat dinegosiasikan
Waktu Pengiriman:	Bisa dinegosiasikan
Ketentuan Pembayaran:	L/C, D/A, T/T.

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Guangdong, Cina

Sertifikasi:

UL E477885 IATF16949 GB/T 16949

Servuce lainnya:

Mendukung layanan khusus

Fluks Bercahaya:

1000lm

Ketebalan Pelat:

0,25mm ± 0,05

Tahan air:

Jumlah LED:

Suhu Operasional:

-20 ° C hingga 180 ° C.

Ketebalan tembaga:

2oz

Bahan:

Polimida

Smt dan celup:

Mendukung

Smp:

Mendukung

Peringkat IP:

IP65

Ketebalan isolasi:

Dewan Konvensional

Layar sutra:

Hitam

Jumlah lapisan:

Sisi ganda

Aplikasi:

Pencahayaan Dalam/Luar Ruangan

Kemasan rincian:

Dikemas dengan casing kertas yang kuat

Menyediakan kemampuan:

5000000 juta bulan

Menyoroti:

Papan sirkuit fleksibel FPC LED

12V LED FPC strip

LED FPC dengan lebar 8 mm

Deskripsi Produk

Flexible Printed Circuits (FPC) adalah komponen penting dalam aplikasi strip cahaya LED modern, yang menuntut fleksibilitas, keandalan, dan kemampuan menyesuaikan diri yang tinggi.Dokumen ini merinci parameter teknis, karakteristik kinerja, dan layanan 流程 dari HQ046 LED light strip FPC, sebuah papan sirkuit fleksibel dua lapisan yang dirancang untuk berbagai skenario pencahayaan.Hal ini juga menguraikan kemampuan kustomisasi produsen, langkah-langkah kontrol kualitas, dan sistem dukungan teknis, menyediakan referensi komprehensif bagi praktisi industri yang memilih solusi FPC strip lampu LED.

1. Ringkasan produk dari HQ046 LED Light Strip FPC

HQ046 adalah FPC khusus yang dirancang untuk aplikasi strip cahaya LED, mengintegrasikan stabilitas struktural dan kemampuan beradaptasi dengan lingkungan.

Parameter	Spesifikasi
Model Produk	HQ31992
Nama produk	LED Light Strip FPC
Struktur Sirkuit	Papan sirkuit berlapis ganda
Lapisan permukaan	Topeng solder hitam berpasangan; teks hitam
Pengobatan Antioksidan	OSP (konservatif solder organik)
Kinerja Inti	Fleksibilitas tinggi; ketahanan lentur yang sangat baik

2. Spesifikasi Teknis dan Rentang Kustomisasi

Sebagai produsen FPC profesional dengan pengalaman 16 tahun, kami menawarkan kustomisasi komprehensif untuk FPC strip lampu LED, yang mencakup struktur satu lapisan, dua lapisan, dan multi-lapisan.Parameter teknis utama dan pilihan kustomisasi dirinci di bawah ini:

2.1 Spesifikasi Dimensi

FPC presisi: Ukuran maksimum: 240×500mm (batas: 250×500mm); ukuran minimum: tidak terbatas.
Bahan gulungan FPC: Lebar maksimum: 240mm; panjang maksimum: 100 meter.

2.2 Konfigurasi lapisan sirkuit

Pemilihan lapisan FPC ditentukan oleh kompleksitas aplikasi, dengan skenario khas berikut:

FPC satu lapis: Struktur sederhana, cocok untuk sirkuit kompleksitas rendah dalam kontrol industri, instrumen elektronik, dan sistem pencahayaan dasar.
FPC berlapis ganda: Lapisan foil tembaga ganda dengan vias yang ditingkatkan untuk jalur konduktif, ideal untuk produk dengan integrasi tinggi seperti perangkat seluler, panel instrumen otomotif, dan strip lampu LED menengah hingga tinggi.
FPC multi-lapisan: Dapat disesuaikan untuk aplikasi yang sangat kompleks yang membutuhkan kabel padat dan transmisi multi-sinyal.

2.3 Warna dan Aplikasi Topeng Solder

Warna topeng solder dioptimalkan untuk persyaratan fungsional dan estetika tertentu:

Topeng Solder Kuning: Pilihan universal untuk sebagian besar produk (misalnya, rangkaian kabel umum) karena efektivitas biaya dan kompatibilitasnya.
Topeng Solder Hitam: Diutamakan untuk aplikasi high-end atau penyerap cahaya (misalnya, pencahayaan mobil, lampu latar smartphone, layar LED) untuk mengurangi pantulan cahaya dan meningkatkan konsistensi visual.
Topeng Solder Putih: Dilengkapi dengan lapisan putih tambahan untuk peningkatan reflektivitas, cocok untuk perlengkapan pencahayaan, layar LED, dan perangkat estetika medis.

2.4 Ketebalan foil tembaga

Ketebalan foil tembaga disesuaikan dengan kapasitas arus dan kebutuhan fleksibilitas:

FPC presisi:
- Single-layer: 18μm (0,5oz), 35μm (1oz)
- Lapisan ganda: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
Standar FPC:
- Satu lapisan: 18μm, 25μm, 35μm (1oz), 50μm
- Lapisan ganda: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Lebar Jalur Minimal/Jarak

Lebar garis minimum dan jarak sangat penting untuk presisi FPC. Sementara dimensi yang lebih halus dapat dicapai,3mil (0,076mm)Dimensi yang lebih kecil dapat meningkatkan kesulitan produksi dan tingkat cacat.

3. Pengendalian Kinerja dan Kualitas

3.1 Fleksibilitas dan ketahanan lentur

HQ046 FPC menunjukkan fleksibilitas yang luar biasa, divalidasi melalui kontrol kualitas yang ketat:

Sebuah tester lentur profesional digunakan untuk mengevaluasi setiap batch bahan.
Semua bahan mengalamipuluhan ribu siklus lentursebelum produksi massal, memastikan ketahanan terhadap kegagalan kelelahan dalam skenario aplikasi dinamis (misalnya, pencahayaan lipat, permukaan melengkung).

3.2 Kapasitas manufaktur

Fasilitas manufaktur dilengkapi dengan peralatan canggih dari Jerman, Jepang, dan Taiwan, mendukung produksi skala besar dan presisi tinggi:

Luas pabrik: Sekitar 20.000 meter persegi
Tenaga kerja: Lebih dari 800 karyawan, termasuk 50 spesialis teknis senior
Garis produksi: Berspesialisasi dalam sampel mempercepat dan produksi batch

4. Proses layanan kustomisasi

Untuk memenuhi kebutuhan pelanggan yang beragam, kami menyediakan layanan kustomisasi satu atap yang efisien:

4.1 Konsultasi dan Dukungan Teknis

Memanfaatkan 16 tahun keahlian dalam desain FPC, R & D, dan manufaktur, kami menawarkan:

Desain solusi pribadi
Optimasi gambar
Dukungan pengembangan produk baru
Konsultasi teknis profesional

4.2 Kutipan

Kami menyediakan harga yang kompetitif untuk sampel dan pesanan batch, dengan pengoptimalan biaya melalui:

Proses teknis standar
Sumber bahan berkualitas tinggi
Manajemen produksi yang efisien

4.3 Desain dan Integrasi

Layanan kami mencakup seluruh rantai nilai FPC, termasuk:

Produksi substrat
Pengkabelan sirkuit dan desain skematik
Perkembangan jamur
SMT (Surface Mount Technology) dan pemasangan melalui lubang
Pembuatan jaring baja
Semua proses memenuhi sertifikasi internasional untuk memastikan keandalan.

4.4 Pembuatan Sampel

Sebuah jalur produksi yang dipercepat didedikasikan untuk pembuatan sampel, dengan lead time singkat seperti5-7 hari untuk sampel FPC berlapis ganda, memungkinkan pembuatan prototipe dan verifikasi yang cepat.

5. Sertifikasi dan Catatan

Sertifikasi: Baris produk memiliki beberapa sertifikasi sistem internasional (detail tersedia atas permintaan), memastikan kepatuhan terhadap standar industri global.
Image Disclaimer: Semua gambar produk di platform resmi adalah asli. Variasi warna kecil mungkin terjadi karena perbedaan pencahayaan, sudut pengambilan gambar, atau resolusi layar.
Peningkatan Berkelanjutan: Produk FPC kami mengalami pembaruan dan peningkatan tahunan untuk selaras dengan persyaratan teknologi yang muncul.

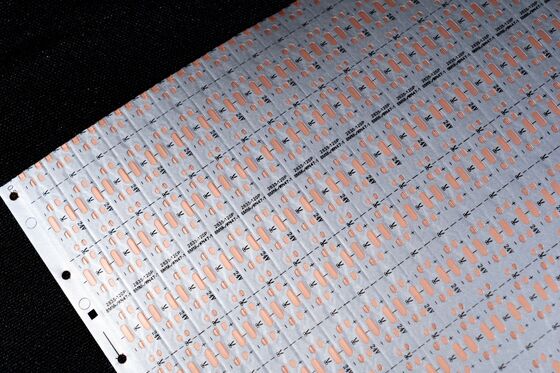

FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50? FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50 0

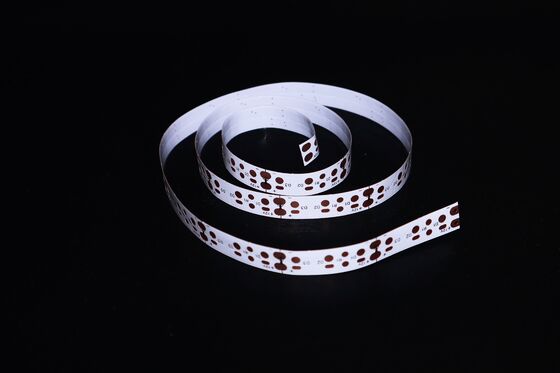

FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50? FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50 2

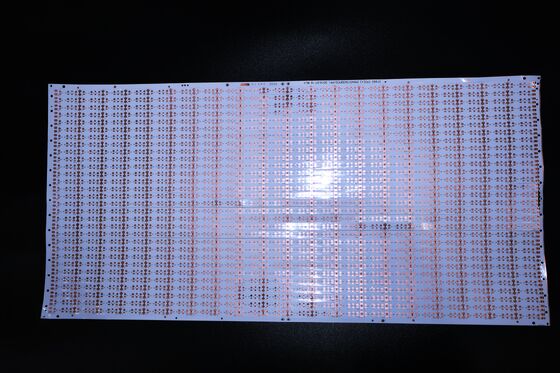

FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50? FPCB - TELANJANG - 2835-120D-40R-8MM-12V-1206 18/50 3

6Informasi Kontak

Untuk solusi yang disesuaikan atau pertanyaan lebih lanjut, silakan hubungi tim penjualan profesional kami melalui konsultasi online atau email untuk dukungan satu-satu.

GongDong HongQi Electronics Co., Ltd. ️ Mitra Anda yang Tepercaya untuk Solusi FPC Berkualitas Tinggi Sejak 2009.
