Deskripsi produk:

Model produk:HQ30140

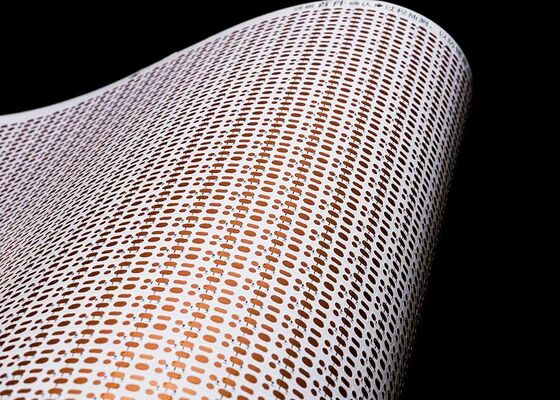

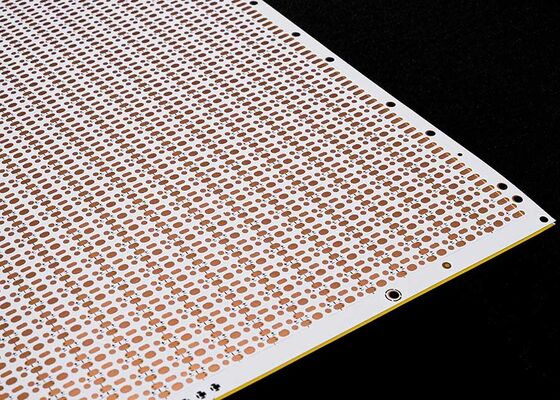

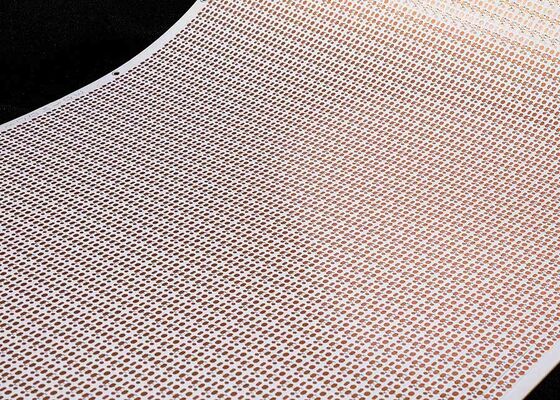

Nama Produk: Papan Sirkuit Strip LED Fleksibel

Fitur produk:2835-60leds/PCS-5*503-5V

Papan lapisan ganda dengan film putih dua sisi Karakter Hitam Antioksidan OSP

Spesifikasi produk:Papan Sirkuit Fleksibel Strip LED 2835, 60 butir lampu per buah, ukuran: 5*503mm, FPCB film putih Papan dua sisi 5V

Parameter desain FPC

1. Mengenai Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan untuk ukuran minimum. Papan material gulungan: lebar maksimum 240, panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan satu lapis bersifat sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lainnya dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapis foil tembaga, peningkatan via, dan jalur konduktif yang terbentuk. Papan ini umumnya digunakan pada ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan warna kuning. Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam biasanya digunakan pada produk kelas atas atau produk penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan putih tambahan dibandingkan film kuning, dan sering digunakan pada produk yang memerlukan refleksi, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC presisi mencakup 18um (0,5oz) dan 35um (1oz);
• Papan lapisan ganda FPC presisi dapat dipilih mulai dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapisan ganda FPC biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3 mil.

Proses layanan

1. 1. Konsultasi

   16 tahun berfokus pada desain papan sirkuit fleksibel FPC dan manufaktur R&D, untuk menyediakan solusi yang dipersonalisasi, gambar desain, pengembangan produk baru, dan menyediakan dukungan teknis terkait bagi pelanggan.

2. 2. Penawaran

   Penawaran harga sampel atau batch untuk jenis teknologi dan material yang sama, teknologi canggih, konsesi harga, sangat membantu pelanggan menghemat biaya.

3. 3. Profesionalisme

   Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lainnya, produksi profesional berskala besar. Pabrik kami mencakup area seluas hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel tulang punggung teknis senior.

4. 4. Desain

   Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan layanan terpadu mulai dari produksi substrat, perkabelan, desain prinsip, cetakan, patch, plug-in, hingga pembukaan steel mesh, akumulasi tingkat profesional dan teknis selama 16 tahun, layak menjadi pilihan dan kepercayaan Anda.

5. 5. Pembuatan Sampel

   Kami mengkhususkan diri dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi cepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
