Model Produk:HQ30140

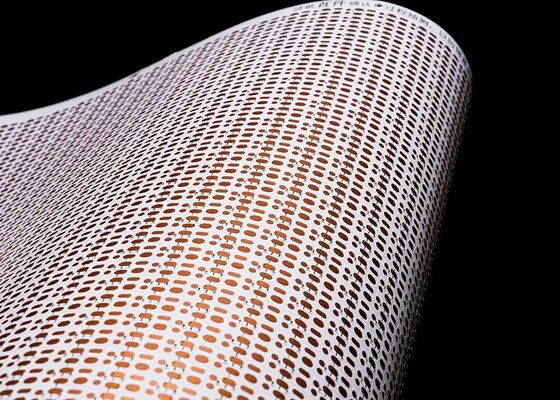

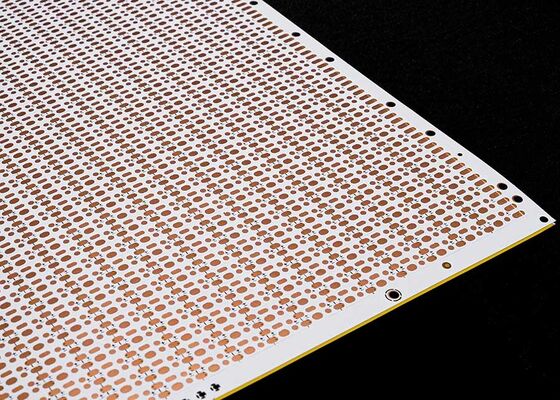

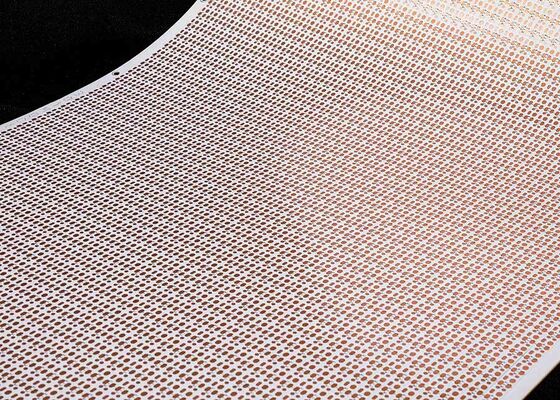

Nama Produk: Papan Sirkuit Fleksibel LED Strip
Fitur Produk:2835-60leds/PCS-5*503-5V

Papan lapisan ganda dengan film putih sisi ganda Karakter Hitam OSP Antioksidan

Spesifikasi Produk:Papan Sirkuit Fleksibel LED Strip 2835, 60 lampu per buah, ukuran: 5*503mm, Papan sisi ganda 5V film putih FPCB

Parameter Teknis Utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan bahan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan lapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC lapis tunggal, papan sisi ganda memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, Film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umum digunakan pada produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan pada produk yang memerlukan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC Presisi termasuk 18um (0.5oz) dan 35um (1oz);
• Papan lapis ganda FPC Presisi dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapis ganda FPC Biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

1. Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. Penawaran

Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan untuk menghemat biaya.

3. Profesionalisme

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4. Desain

Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap pembukaan jaring baja, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

Kami berspesialisasi dalam layanan pembuatan sampel dan kustomisasi FPC, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.

Semua foto di situs ini asli. Karena perubahan pencahayaan, sudut pemotretan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis layanan pembuatan sampel dan kustomisasi FPC, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk menyediakan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.

silakan hubungi kami secara online atau kirim E-mail kepada kami,dan kami akan memberi Anda layanan satu lawan satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
