Bagaimana cara mendesain papan PCB?

Kami adalah produsen papan sirkuit cetak fleksibel profesional, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu LED SMD, strip LED COB, desain papan PCB, layar tampilan LED fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit, papan sirkuit instrumen kecantikan masker wajah rumah dan perangkat penumbuh rambut, dan lain-lain.

Deskripsi Produk:

Model Produk:HQ007

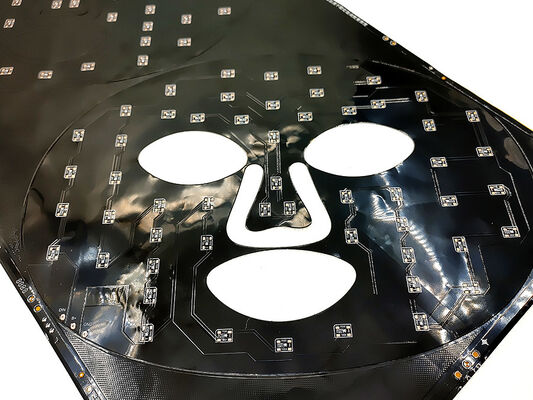

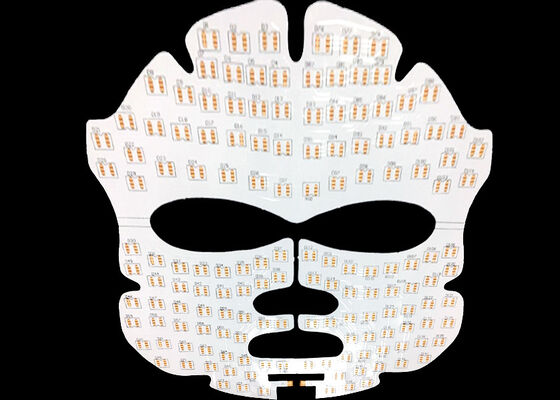

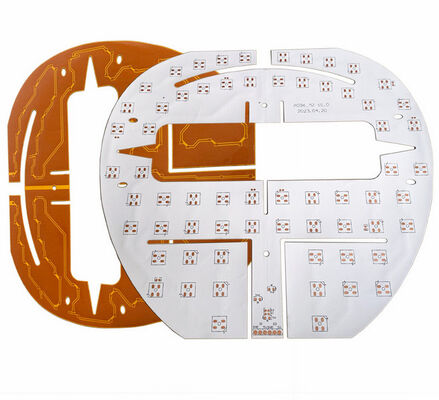

Nama Produk: FPC perangkat kecantikan foton / Papan sirkuit masker kecantikan LED
Fitur Produk: Papan dua lapis, pelapisan film dua sisi, papan putih, teks hitam, antioksidan OSP

Spesifikasi Produk:

1. Sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda untuk papan sirkuit masker LED fleksibel, kabel multi-lapisan satu dan dua sisi masker LED.

2. Fleksibilitas dan ketahanan terhadap tekukan yang baik

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui

Puluhan ribu uji tekukan sebelum produksi massal

Parameter desain FPC

Parameter teknis utama:

1. Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan bahan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan satu lapis sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan via, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan pelapis putih tambahan dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC presisi termasuk 18um (0,5oz) dan 35um (1oz);
• Papan dua lapis FPC presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan dua lapis FPC biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1. Konsultasi

   16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. Penawaran

   Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan menghemat biaya.

3. Profesional

   Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4. Desain

   Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, perkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap jaring baja terbuka, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

   Kami berspesialisasi dalam layanan pembuatan sampel dan kustomisasi FPC, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini asli. Karena perubahan pencahayaan, sudut pemotretan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis layanan pembuatan sampel dan kustomisasi FPC, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk menyediakan solusi profesional, produksi substrat, perkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.

silakan hubungi kami secara online atau kirim email kepada kami, dan kami akan memberi Anda layanan satu lawan satu dari tim penjualan profesional kami. Terima kasih atas waktu Anda.
