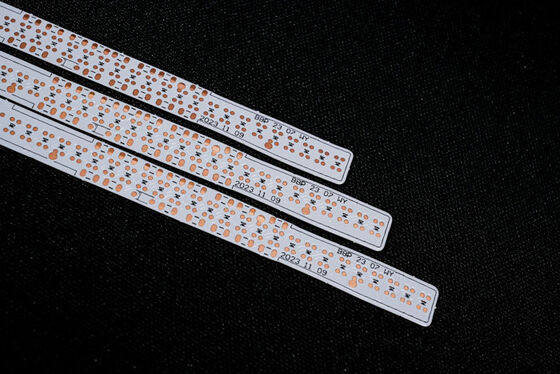

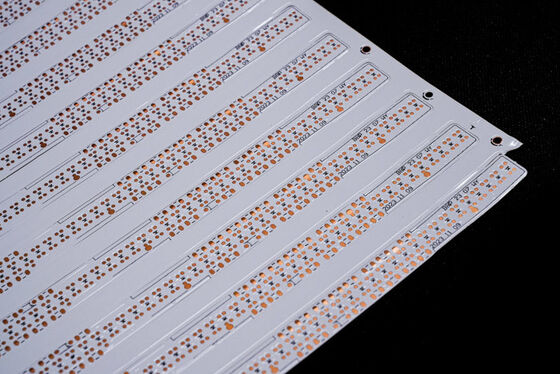

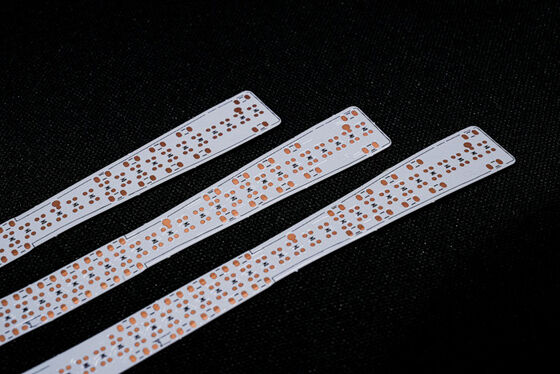

Papan sirkuit cetak fleksibel berlapis ganda dengan tingkat perlindungan api V0 dan FPC yang dapat disesuaikan untuk pencahayaan LED

Name: Papan sirkuit cetak fleksibel berlapis ganda dengan tingkat perlindungan api V0 dan FPC yang dapat disesuaikan untuk pencahayaan LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ012
Availability: InStock

Nama merek:	HONGQI
Nomor Model:	HQ012
Moq:	1000 pcs
harga:	Dapat dinegosiasikan
Waktu Pengiriman:	dapat dinegosiasikan
Ketentuan Pembayaran:	L/C,D/A,T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Guangdong, Cina

Sertifikasi:

UL E477885 IATF16949 GB/T 16949

Bahan Isolasi:

resin organik

Kemasan rincian:

Dikemas dengan kotak kertas yang kuat

Menyediakan kemampuan:

100000 Potongan Per Bulan

Menyoroti:

Produsen PCB Fleksibel Dua Sisi

Pemasangan papan sirkuit cetak fleksibel sisi ganda

Deskripsi Produk

Bagaimana cara mendesain papan PCB?

Kami adalah produsen profesional papan sirkuit cetak fleksibel, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu LED SMD, strip LED COB, desain papan PCB, layar tampilan LED fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit, papan sirkuit instrumen kecantikan masker wajah rumah dan perangkat penumbuh rambut, dan sebagainya.

Deskripsi Produk:

Produsen PCB Fleksibel Perakitan Papan Sirkuit Cetak Lampu Meja LED Dua Sisi FPC

Model Produk:HQ012
Nama Produk: FPC lampu meja LED;
Fitur Produk: Papan dua lapis, pelapisan film dua sisi, papan tulis, teks hitam, antioksidan OSP

Spesifikasi Produk:

kami adalah Produsen PCB Fleksibel dan FPC, Sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda, FPC Strip LED Berwarna-warni dan papan sirkuit fleksibel LED lainnya dengan sisi tunggal dan ganda.
Fleksibilitas dan ketahanan terhadap tekukan yang baik
Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui puluhan ribu uji tekukan sebelum produksi massal.

Parameter desain FPC

Parameter Teknis Utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

Struktur papan lapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
Dibandingkan dengan FPC lapis tunggal, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

Pilihan panel tunggal FPC presisi termasuk 18um (0,5oz) dan 35um (1oz);
Papan lapis ganda FPC presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
Papan lapis ganda FPC biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1.Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2.Penawaran

Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan menghemat biaya.

3.Profesional

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4.Desain

Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap jaring baja terbuka, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5.Pembuatan Sampel

Kami berspesialisasi dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini asli. Karena perubahan pencahayaan, sudut pemotretan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk menyediakan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.
silakan hubungi kami secara online atau kirim email kepada kami, dan kami akan memberi Anda layanan satu lawan satu dari tim penjualan profesional kami. Terima kasih atas waktu Anda.
