Bagaimana cara mendesain papan PCB?

Kami adalah produsen profesional papan sirkuit fleksibel, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu LED SMD, strip LED COB, desain papan PCB, layar tampilan LED fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit dan sebagainya.

Deskripsi Produk:

Model Produk:HQ036

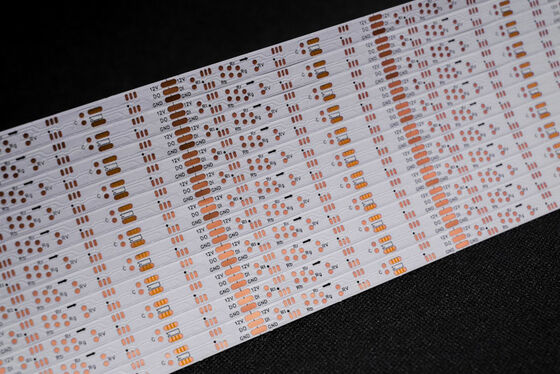

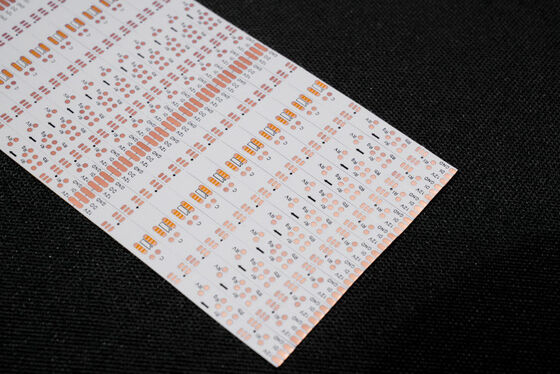

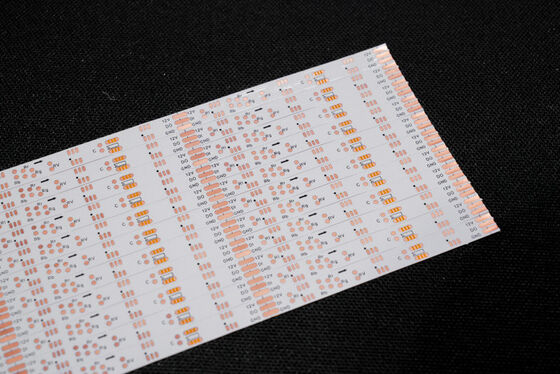

Nama Produk: Papan Strip Lampu LED

Fitur Produk: Papan sirkuit dua lapis, film putih dua sisi, teks hitam, antioksidan OSP

Spesifikasi Produk:

1. Kami adalah Produsen Pcb Fleksibel dan FPC, sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda untuk Strip Lampu LED FPC, FPC Presisi, Strip LED Berwarna-warni FPC dan papan sirkuit fleksibel LED lainnya dengan lapisan tunggal, dua sisi, dan multi-layer.

2. Fleksibilitas dan ketahanan yang baik terhadap tekukan

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui

Puluhan ribu uji tekukan sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1. Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan lapis tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC lapis tunggal, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan refleksi, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal FPC Presisi termasuk 18um (0,5oz) dan 35um (1oz);
• Papan lapis ganda FPC Presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapis ganda FPC Biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1. Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. Penawaran

Penawaran sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat menghemat biaya pelanggan.

3. Profesional

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel teknis inti senior.

4. Desain

Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap pembukaan jaring baja, 16 tahun presipitasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

Kami berspesialisasi dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.
