Papan Sirkuit Cetak Elektronik Papan Pcb Untuk Produsen Pcb Fleksibel Led Dan Fpc

Deskripsi Produk:

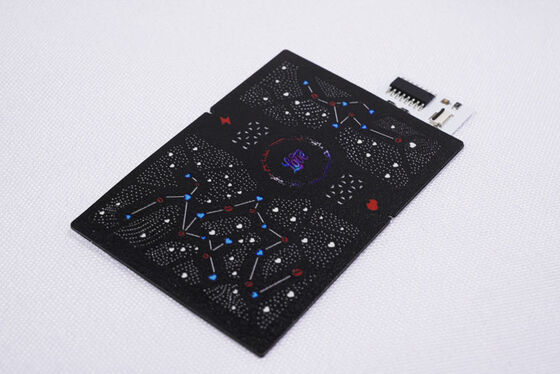

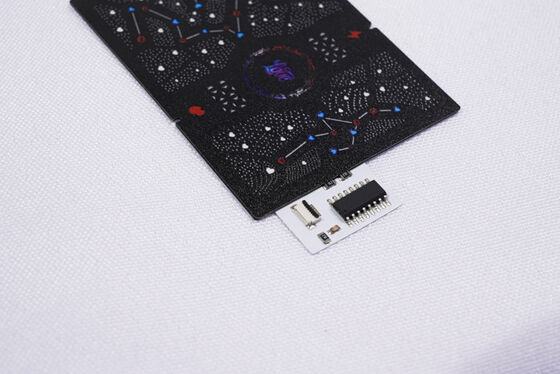

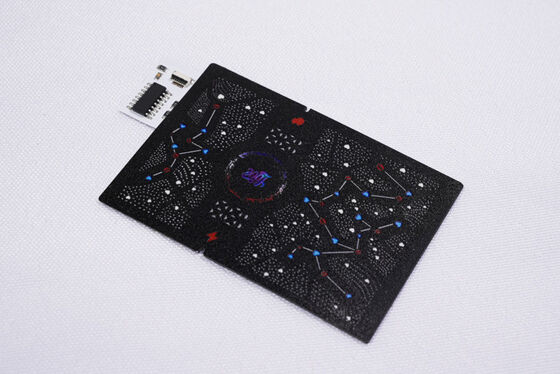

Model Produk:HQ042
Nama Produk: FPC Presisi
Fitur Produk: Papan sirkuit lapisan ganda , film hitam sisi ganda, teks hitam, pelapisan emas permukaan

Spesifikasi Produk:

1.Kami adalah Produsen FPC dan Pcb Fleksibel, sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda FPC strip lampu LED, FPC Presisi, FPC strip LED Berwarna-warni  dan papan sirkuit fleksibel LED lainnya dengan lapisan tunggal, sisi ganda, dan multi-lapisan.

2.Fleksibilitas dan ketahanan yang baik terhadap tekukan

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui

Puluhan ribu tes tekukan sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan material: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan Struktur papan lapisan tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.

• Dibandingkan dengan FPC lapisan tunggal, papan sisi ganda memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.
• 3. Warna

masker solder Warna masker solder FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

Pilihan panel tunggal FPC Presisi termasuk 18um (0,5oz) dan 35um (1oz);

• Papan lapisan ganda FPC Presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan lapisan ganda FPC Biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.
• 5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1.Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2.Penawaran

Sampel atau kutipan batch dari jenis teknologi, bahan yang sama, teknologi canggih, konsesi harga, sangat menghemat biaya pelanggan.

3.Profesional

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4.Desain

Memberikan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap jaring baja terbuka, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5.Pembuatan Sampel

Kami berspesialisasi dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini asli. Karena perubahan pencahayaan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk memberikan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.

silakan hubungi kami secara online atau kirim E-mail kepada kami,

dan kami akan memberikan layanan satu lawan satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
