Bagaimana cara mendesain papan PCB?

Kami adalah produsen profesional papan sirkuit fleksibel FPC, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu LED SMD, strip LED COB, desain papan PCB, layar tampilan LED fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit dan sebagainya.

Deskripsi Produk:

Model Produk: HQ047-1

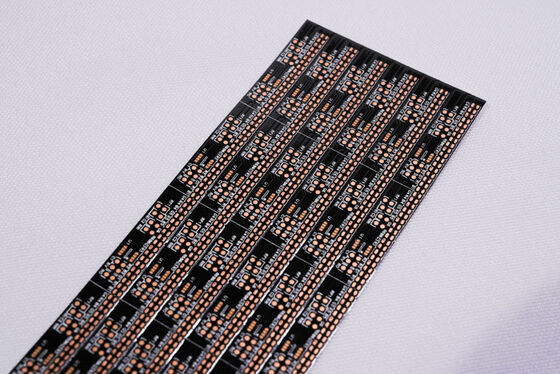

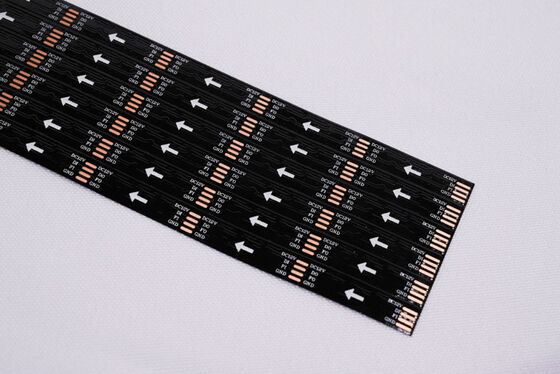

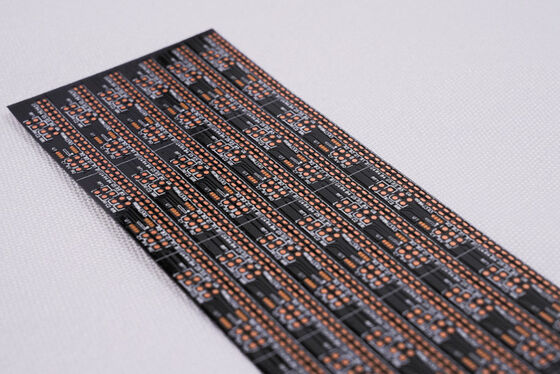

Nama Produk: LED light strip FPC

Fitur Produk: Papan sirkuit dua lapis, film hitam dua sisi, teks putih, permukaan OSP antioksidan

Spesifikasi Produk:

1. Kami adalah Produsen FPC dan Flexible Pcb, sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda LED light strip FPC, Precision FPC, Colorful LED strip FPC dan papan sirkuit fleksibel LED lainnya dengan satu, dua sisi dan Multi-layer.

2. Fleksibilitas dan ketahanan terhadap tekukan yang baik

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui puluhan ribu tes tekukan sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1. Tentang Dimensi:

Precision FPC: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan

• Struktur papan satu lapis sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.
• Dibandingkan dengan FPC satu lapis, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.

3. Warna solder mask

Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umum digunakan pada produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan pada produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

• Pilihan panel tunggal Precision FPC termasuk 18um (0.5oz) dan 35um (1oz);
• Papan dua lapis Precision FPC dapat dipilih dari 12um (0.33oz), 18um (0.5oz), dan 35um (1oz).
• Panel tunggal FPC biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan dua lapis FPC biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.

5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1. Konsultasi

   16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru dan memberikan dukungan teknis terkait.

2. Penawaran

   Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan untuk menghemat biaya.

3. Profesional

   Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4. Desain

   Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap pembukaan jaring baja, 16 tahun presipitasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

   Kami berspesialisasi dalam layanan pembuatan sampel dan kustomisasi FPC, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini asli. Karena perubahan pencahayaan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis layanan pembuatan sampel dan kustomisasi FPC, Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk menyediakan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.

silakan hubungi kami secara online atau kirim email kepada kami, dan kami akan memberi Anda layanan satu lawan satu dari tim penjualan profesional kami. Terima kasih atas waktu Anda.
