Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda

Nama merek:	HONGQI
Nomor Model:	HQ00512
Moq:	500pcs
harga:	Dapat dinegosiasikan
Waktu Pengiriman:	negotiable
Ketentuan Pembayaran:	L/C,D/A,T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

GuangDong,China

Sertifikasi:

UL E477885 IATF16949 GB/T13485

Min. Lebar garis:

0,1 mm

Resistensi suhu permukaan:

300 ° C.

Teknologi Pengolahan:

kertas timah yang digulung

Metode Pemasaran:

Penjualan Langsung Pabrik

Min. Ukuran panel:

5mm x 5mm

Warna sutra:

Putih

Lapisan:

Suhu Operasional:

-40°C hingga 85°C

layanan lainnya:

mendukung layanan yang disesuaikan

Permukaan Selesai:

Ketebalan Isolasi:

papan konvensional

Fleksibilitas:

Tinggi

Layanan Lainnya:

mendukung layanan yang disesuaikan

Ketebalan Tembaga:

1 ons

Bahan Dasar:

35/70Tembaga

Packaging Details:

Packed with strong Paper cases

Supply Ability:

100000 Pieces per month

Menyoroti:

Papan sirkuit fleksibel FPC lentur

Papan FPC berbasis poliamida

Plat FPC melengkung berlapis ganda

Deskripsi Produk

Papan Sirkuit Fleksibel FPC Berkualitas Tinggi

Produsen profesional papan sirkuit fleksibel (FPC) dengan bahan dasar poliimida, berspesialisasi dalam desain pelat melengkung untuk berbagai aplikasi industri.

Spesifikasi Produk

Model: HQ00512

Nama: Pelat Melengkung

Fitur: Papan berlapis ganda dengan lapisan film dua sisi, papan dasar putih, teks hitam, dan perawatan anti-oksidasi OSP

Keunggulan Utama

Manufaktur Kustom: Pilihan bahan dan ketebalan yang disesuaikan untuk persyaratan aplikasi tertentu
Fleksibilitas Unggul: Ketahanan tekukan yang sangat baik dengan pengujian ketat memastikan ribuan siklus tekukan tanpa kegagalan
Pilihan Lapisan Ganda: Konfigurasi FPC satu sisi, dua sisi, dan berlapis ganda tersedia

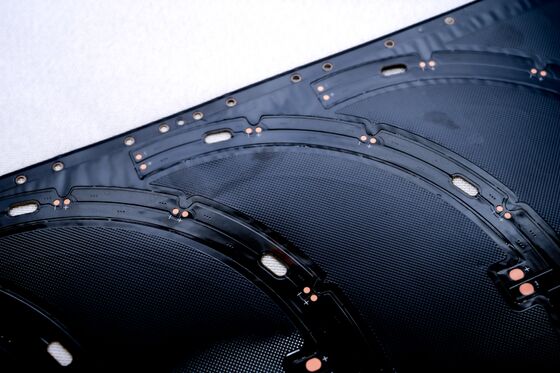

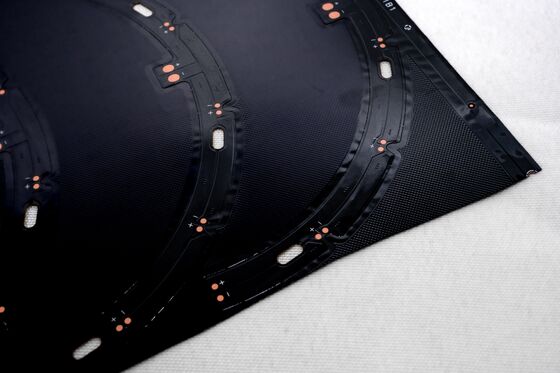

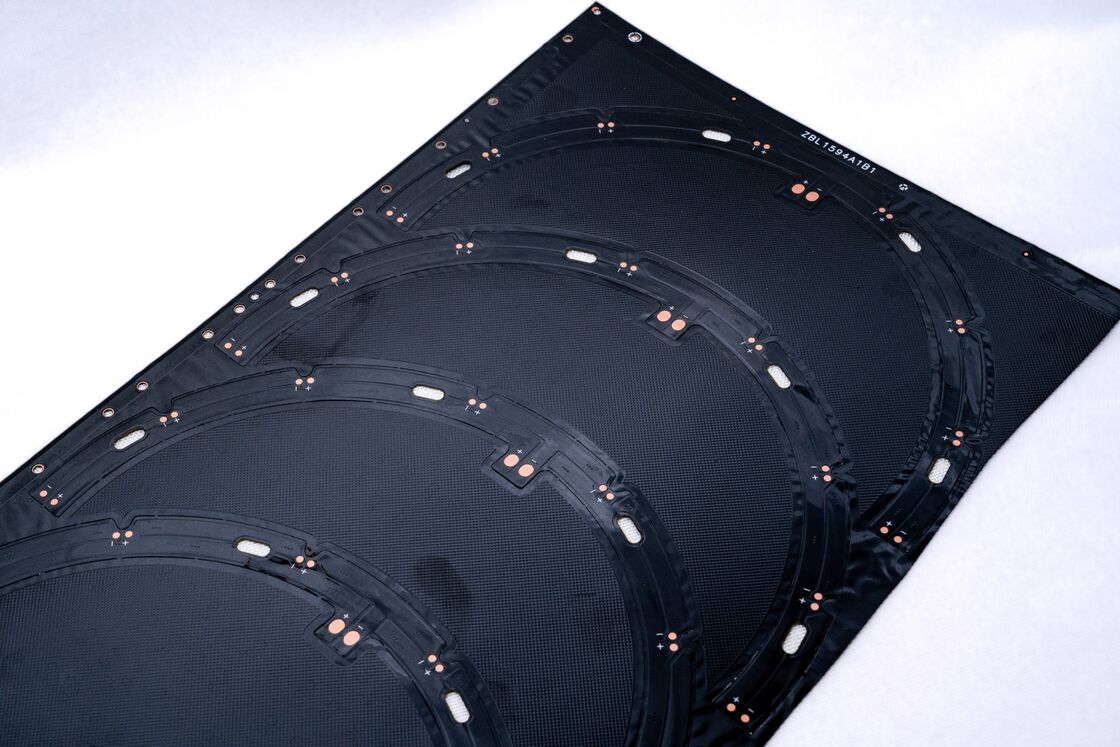

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 3

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 4

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 5

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 6

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 7

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 8

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 9

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 10

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 11

Fleksibilitas Tinggi 0,1mm Min. Lebar Garis 300°C Tahan FPC Papan Sirkuit Cetak Fleksibel FPC Lapisan Ganda 12

Parameter Desain FPC

Dimensi

Tipe	Ukuran Maksimum	Ukuran Minimum
FPC Presisi	240mm x 500mm (hingga 250mm x 500mm)	Tidak ada batasan
Papan Gulungan Material	Lebar 240mm x panjang 100 meter	Dapat disesuaikan

Konfigurasi Lapisan

Papan Lapisan Tunggal: Struktur sederhana ideal untuk kontrol industri dan instrumen elektronik
Papan Dua Sisi: Dua lapisan foil tembaga dengan lebih banyak lubang untuk sirkuit kompleks di perangkat seluler dan instrumen otomotif

Warna Masker Solder

Kuning: Direkomendasikan untuk aplikasi serbaguna seperti produk kabel
Hitam: Digunakan dalam produk kelas atas atau penyerap cahaya (mobil, ponsel, layar LED)
Putih: Termasuk lapisan reflektif untuk perlengkapan pencahayaan, layar LED, dan estetika medis

Ketebalan Foil Tembaga

Tipe Papan	Pilihan Ketebalan yang Tersedia
Panel Tunggal FPC Presisi	18µm (0,5oz) atau 35µm (1oz)
Papan Berlapis Ganda FPC Presisi	12µm (0,33oz), 18µm (0,5oz), atau 35µm (1oz)
Panel Tunggal FPC Standar	18µm/25µm/35µm (1oz)/50µm
Papan Berlapis Ganda FPC Standar	18-25µm, 25-25µm, 35-35µm, atau 35-70µm

Lebar/Jarak Garis Minimum

Meskipun dimensi yang lebih kecil dimungkinkan, kami merekomendasikan penggunaan minimal 3mil untuk lebar dan jarak garis untuk meminimalkan risiko cacat dan memastikan kinerja optimal.
