Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan

Nama merek:	HONGQI
Nomor Model:	HQ00535
Moq:	500 pcs
harga:	Dapat dinegosiasikan
Waktu Pengiriman:	Bisa dinegosiasikan
Ketentuan Pembayaran:	L/C, D/A, T/T.

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Guangdong, Cina

Sertifikasi:

UL E477885 IATF16949 GB/T 16949

Kemasan rincian:

Dikemas dengan casing kertas yang kuat

Menyediakan kemampuan:

100000 buah per bulan

Menyoroti:

LED FPC berlapis ganda RGBW

Papan FPCB LED 4-chip

Produsen FPCB berpengalaman dengan garansi

Deskripsi Produk

Spesifikasi Teknis FPC Lampu LED HQ046

Flexible Printed Circuits (FPC) adalah komponen penting dalam aplikasi strip lampu LED modern, yang membutuhkan fleksibilitas, keandalan, dan kemampuan kustomisasi yang tinggi. FPC lampu LED HQ046 adalah papan sirkuit fleksibel berlapis ganda yang dirancang untuk berbagai skenario pencahayaan, menawarkan parameter teknis yang komprehensif dan layanan kustomisasi.

Tinjauan Produk

Parameter	Spesifikasi
Model Produk	HQ00535
Nama Produk	FPC Lampu LED
Struktur Sirkuit	Papan sirkuit berlapis ganda
Lapisan Permukaan	Solder mask hitam dua sisi; teks hitam
Perlakuan Antioksidan	OSP (Organic Solderability Preservative)
Kinerja Inti	Fleksibilitas tinggi; ketahanan tekukan yang sangat baik

Spesifikasi Teknis & Kustomisasi

Spesifikasi Dimensi

FPC Presisi: Ukuran maksimum: 240×500mm (batas: 250×500mm); ukuran minimum: tidak ada batasan
FPC Gulungan: Lebar maksimum: 240mm; panjang maksimum: 100 meter

Konfigurasi Lapisan Sirkuit

FPC Lapisan Tunggal: Struktur sederhana untuk sirkuit dengan kompleksitas rendah dalam kontrol industri dan sistem pencahayaan dasar
FPC Lapisan Ganda: Lapisan foil tembaga ganda dengan via yang ditingkatkan untuk produk integrasi tinggi seperti perangkat seluler dan panel otomotif
FPC Multi-lapisan: Dapat disesuaikan untuk aplikasi kompleksitas ultra-tinggi yang membutuhkan pengkabelan padat

Pilihan Warna Solder Mask

Solder Mask Kuning: Pilihan hemat biaya untuk rakitan kabel umum
Solder Mask Hitam: Lebih disukai untuk aplikasi kelas atas untuk mengurangi pantulan cahaya
Solder Mask Putih: Peningkatan reflektivitas untuk perlengkapan pencahayaan dan tampilan

Ketebalan Foil Tembaga

FPC Presisi: Lapisan tunggal: 18μm (0,5oz), 35μm (1oz); Lapisan ganda: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
FPC Standar: Lapisan tunggal: 18μm, 25μm, 35μm (1oz), 50μm; Lapisan ganda: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Lebar/Jarak Garis Minimum

Lebar dan jarak garis minimum sangat penting untuk presisi FPC. Meskipun dimensi yang lebih halus dapat dicapai, 3mil (0,076mm) direkomendasikan sebagai minimum praktis untuk menyeimbangkan hasil produksi dan efektivitas biaya.

Kinerja Inti & Kontrol Kualitas

Fleksibilitas dan Ketahanan Tekukan

FPC HQ046 menunjukkan fleksibilitas yang luar biasa, divalidasi melalui kontrol kualitas yang ketat. Semua bahan menjalani puluhan ribu siklus tekukan sebelum produksi massal, memastikan ketahanan terhadap kegagalan kelelahan dalam aplikasi dinamis.

Kemampuan Manufaktur

Luas pabrik: Sekitar 20.000 meter persegi
Tenaga kerja: Lebih dari 800 karyawan, termasuk 50 spesialis teknis senior
Lini produksi: Khusus untuk percepatan sampel dan manufaktur batch
Peralatan canggih dari Jerman, Jepang, dan Taiwan

Proses Layanan Kustomisasi

Konsultasi dan Dukungan Teknis

Memanfaatkan 16 tahun keahlian dalam desain, R&D, dan manufaktur FPC, kami menawarkan desain solusi yang dipersonalisasi, optimasi gambar, dukungan pengembangan produk baru, dan konsultasi teknis profesional.

Desain dan Integrasi

Layanan kami mencakup seluruh rantai nilai FPC, termasuk produksi substrat, pengkabelan sirkuit dan desain skematik, pengembangan cetakan, perakitan SMT dan through-hole, serta fabrikasi mesh baja. Semua proses mematuhi sertifikasi internasional.

Fabrikasi Sampel

Lini produksi yang dipercepat didedikasikan untuk pembuatan sampel, dengan waktu tunggu sesingkat 5-7 hari untuk sampel FPC berlapis ganda, memungkinkan pembuatan prototipe dan verifikasi yang cepat.

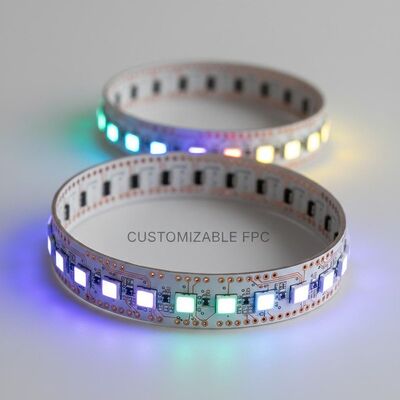

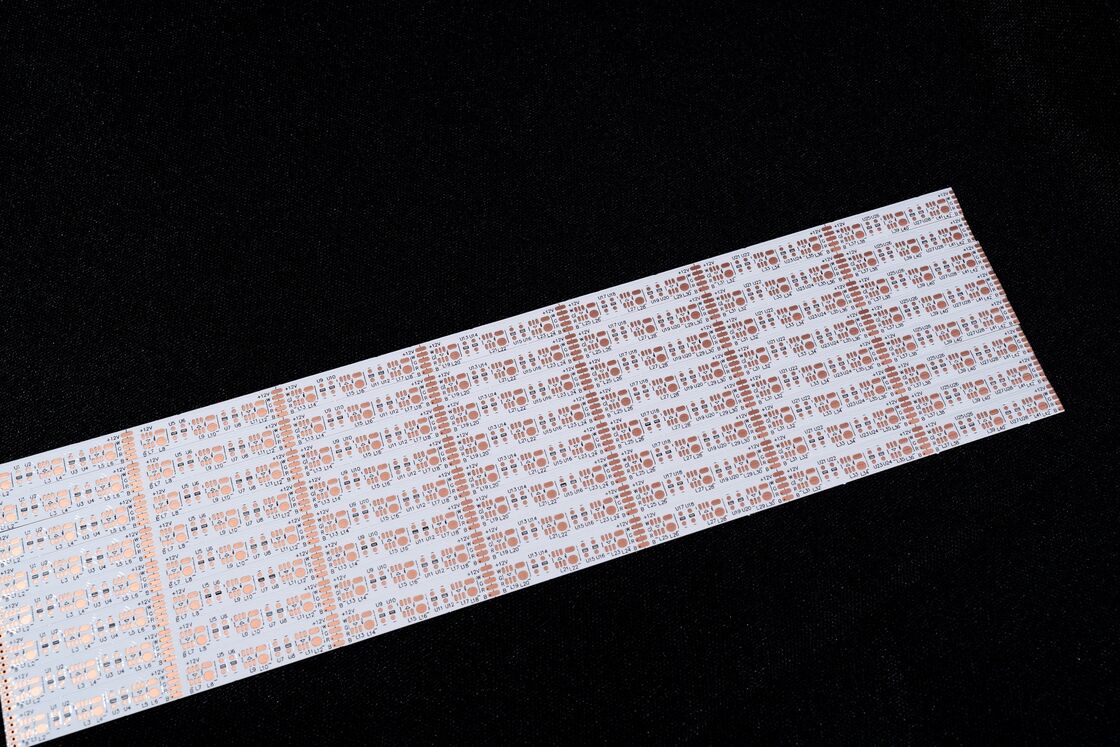

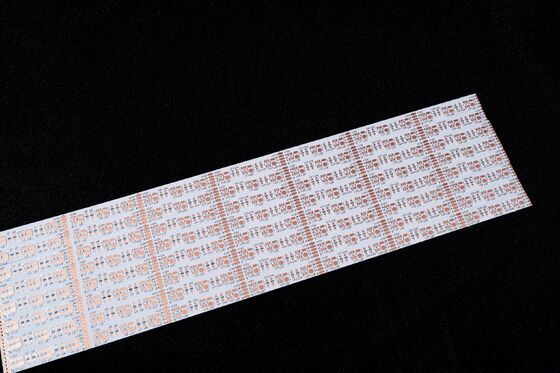

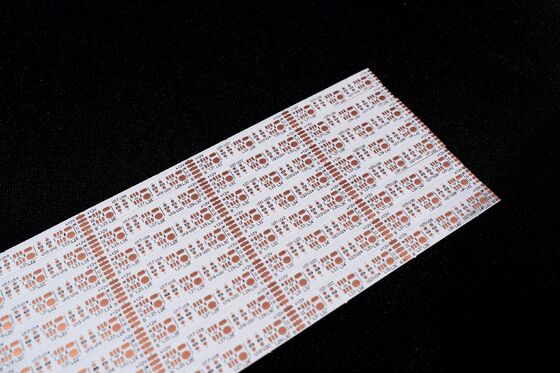

Gambar Produk

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 0

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 1

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 2

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 3

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 4

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 5

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 6

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 7

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 8

Double Layer LED FPC dengan RGBW 4-Chips - Papan Sirkuit Cetak Fleksibel yang dapat disesuaikan 9

Sertifikasi & Catatan

Beberapa sertifikasi sistem internasional memastikan kepatuhan terhadap standar industri global
Gambar produk asli dengan kemungkinan variasi warna kecil karena perbedaan pencahayaan dan tampilan
Pembaruan dan peningkatan produk tahunan untuk menyelaraskan dengan persyaratan teknologi yang muncul

Informasi Kontak

Untuk solusi yang disesuaikan atau pertanyaan lebih lanjut, silakan hubungi tim penjualan profesional kami melalui konsultasi online atau email untuk dukungan satu lawan satu.

GongDong HongQi Electronics Co., Ltd. - Mitra Tepercaya Anda untuk Solusi FPC Berkualitas Tinggi Sejak 2009.

Tag:

Papan sirkuit strip LED

LED PCB Fleksibel

Papan Sirkuit PCB
