Flexible Printed Circuits (FPC) adalah komponen penting dalam aplikasi strip lampu LED modern, menuntut fleksibilitas, keandalan, dan kemampuan adaptasi kustomisasi yang tinggi. Makalah ini merinci parameter teknis, karakteristik kinerja, dan proses layanan FPC strip lampu LED HQ49512, sebuah papan sirkuit fleksibel berlapis ganda yang dirancang untuk berbagai skenario pencahayaan. Makalah ini juga menguraikan kemampuan kustomisasi produsen, langkah-langkah kontrol kualitas, dan sistem dukungan teknis, memberikan referensi komprehensif bagi praktisi industri dalam memilih solusi FPC strip lampu LED.

HQ046 adalah FPC khusus yang direkayasa untuk aplikasi strip lampu LED, mengintegrasikan stabilitas struktural dan kemampuan adaptasi lingkungan. Atribut intinya adalah sebagai berikut:

Sebagai produsen FPC profesional dengan pengalaman 16 tahun, kami menawarkan kustomisasi komprehensif untuk FPC strip lampu LED, mencakup struktur berlapis tunggal, berlapis ganda, dan berlapis banyak. Parameter teknis utama dan opsi kustomisasi dirinci di bawah ini:

• FPC Presisi: Ukuran maksimum: 240×500mm (batas: 250×500mm); ukuran minimum: tidak ada batasan.
• FPC Bahan Gulungan: Lebar maksimum: 240mm; panjang maksimum: 100 meter.

Pemilihan lapisan FPC ditentukan oleh kompleksitas aplikasi, dengan skenario tipikal berikut:

• FPC Berlapis Tunggal: Struktur sederhana, cocok untuk sirkuit kompleksitas rendah dalam kontrol industri, instrumen elektronik, dan sistem pencahayaan dasar.
• FPC Berlapis Ganda: Lapisan foil tembaga ganda dengan via yang ditingkatkan untuk jalur konduktif, ideal untuk produk integrasi tinggi seperti perangkat seluler, panel instrumen otomotif, dan strip lampu LED kelas menengah hingga atas.
• FPC Berlapis Banyak: Dapat disesuaikan untuk aplikasi kompleksitas ultra-tinggi yang membutuhkan pengkabelan padat dan transmisi multi-sinyal.

Warna masker solder dioptimalkan untuk persyaratan fungsional dan estetika tertentu:

• Masker Solder Kuning: Opsi universal untuk sebagian besar produk (misalnya, rakitan kabel umum) karena efektivitas biaya dan kompatibilitasnya.
• Masker Solder Hitam: Lebih disukai untuk aplikasi kelas atas atau penyerap cahaya (misalnya, pencahayaan otomotif, lampu latar smartphone, layar LED) untuk mengurangi pantulan cahaya dan meningkatkan konsistensi visual.
• Masker Solder Putih: Dilengkapi dengan lapisan putih tambahan untuk meningkatkan reflektivitas, cocok untuk perlengkapan pencahayaan, layar LED, dan perangkat estetika medis.

Ketebalan foil tembaga disesuaikan dengan kapasitas pembawa arus dan kebutuhan fleksibilitas:

• FPC Presisi:
  • Berlapis tunggal: 18μm (0,5oz), 35μm (1oz)
  • Berlapis ganda: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• FPC Standar:
  • Berlapis tunggal: 18μm, 25μm, 35μm (1oz), 50μm
  • Berlapis ganda: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Lebar dan jarak garis minimum sangat penting untuk presisi FPC. Meskipun dimensi yang lebih halus dapat dicapai, 3mil (0,076mm) direkomendasikan sebagai minimum praktis untuk menyeimbangkan hasil produksi dan efektivitas biaya. Dimensi yang lebih kecil dapat meningkatkan kesulitan produksi dan tingkat cacat.

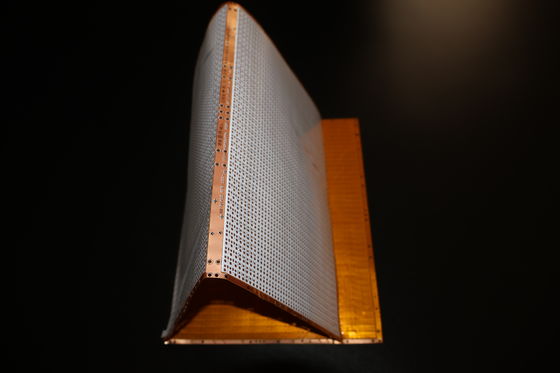

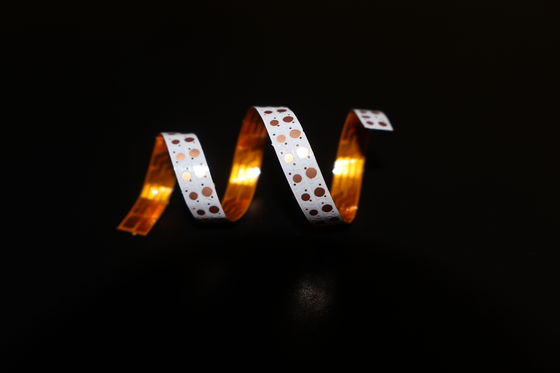

FPC HQ046 menunjukkan fleksibilitas yang luar biasa, divalidasi melalui kontrol kualitas yang ketat:

• Penguji tekukan profesional digunakan untuk mengevaluasi setiap batch bahan.
• Semua bahan menjalani puluhan ribu siklus tekukan sebelum produksi massal, memastikan ketahanan terhadap kegagalan lelah dalam skenario aplikasi dinamis (misalnya, pencahayaan lipat, permukaan melengkung).

Fasilitas manufaktur dilengkapi dengan peralatan canggih dari Jerman, Jepang, dan Taiwan, mendukung produksi skala besar dan presisi tinggi:

• Luas pabrik: Sekitar 20.000 meter persegi
• Tenaga kerja: Lebih dari 800 karyawan, termasuk 50 spesialis teknis senior
• Lini produksi: Khusus dalam percepatan sampel dan produksi batch

Untuk memenuhi beragam kebutuhan pelanggan, kami menyediakan layanan kustomisasi satu atap yang ramping:

Memanfaatkan 16 tahun keahlian dalam desain, R&D, dan manufaktur FPC, kami menawarkan:

• Desain solusi yang dipersonalisasi
• Optimasi gambar
• Dukungan pengembangan produk baru
• Konsultasi teknis profesional

Kami memberikan harga yang kompetitif untuk sampel dan pesanan batch, dengan optimasi biaya melalui:

• Proses teknis yang terstandarisasi
• Pengadaan bahan berkualitas tinggi
• Manajemen produksi yang efisien

Layanan kami mencakup seluruh rantai nilai FPC, termasuk:

• Produksi substrat
• Desain pengkabelan sirkuit dan skematik
• Pengembangan cetakan
• Perakitan SMT (Surface Mount Technology) dan through-hole
• Fabrikasi jaring baja
  Semua proses mematuhi sertifikasi internasional untuk memastikan keandalan.

Lini produksi yang dipercepat didedikasikan untuk pembuatan sampel, dengan waktu tunggu sesingkat 5-7 hari untuk sampel FPC berlapis ganda, memungkinkan pembuatan prototipe dan verifikasi yang cepat.

• Sertifikasi: Lini produk memegang beberapa sertifikasi sistem internasional (detail tersedia berdasarkan permintaan), memastikan kepatuhan dengan standar industri global.
• Penafian Gambar: Semua gambar produk di platform resmi adalah otentik. Variasi warna kecil dapat terjadi karena pencahayaan, atau perbedaan resolusi tampilan.
• Pembaruan Berkelanjutan: Produk FPC kami mengalami pembaruan dan peningkatan tahunan untuk menyelaraskan dengan persyaratan teknologi yang muncul.

Untuk solusi yang disesuaikan atau pertanyaan lebih lanjut, silakan hubungi tim penjualan profesional kami melalui konsultasi online atau email untuk dukungan satu lawan satu.

GongDong HongQi Electronics Co., Ltd. – Mitra Tepercaya Anda untuk Solusi FPC Berkualitas Tinggi Sejak 2009.
