Spesifikasi Teknis dan Layanan Kustomisasi untuk HQ046 LED Light Strip FPC

Abstrak

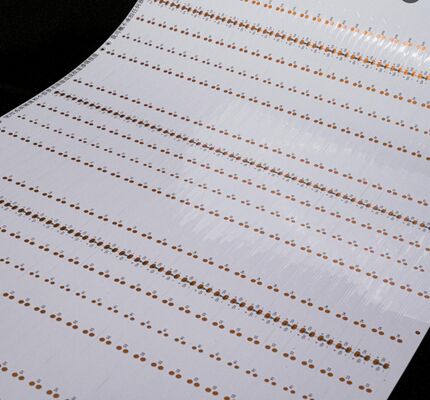

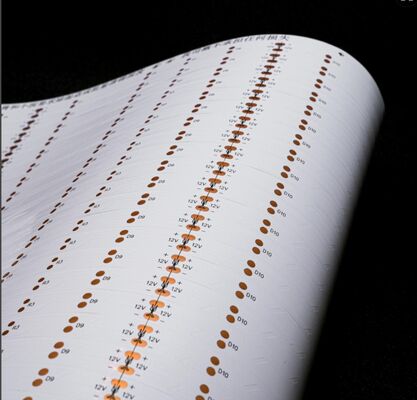

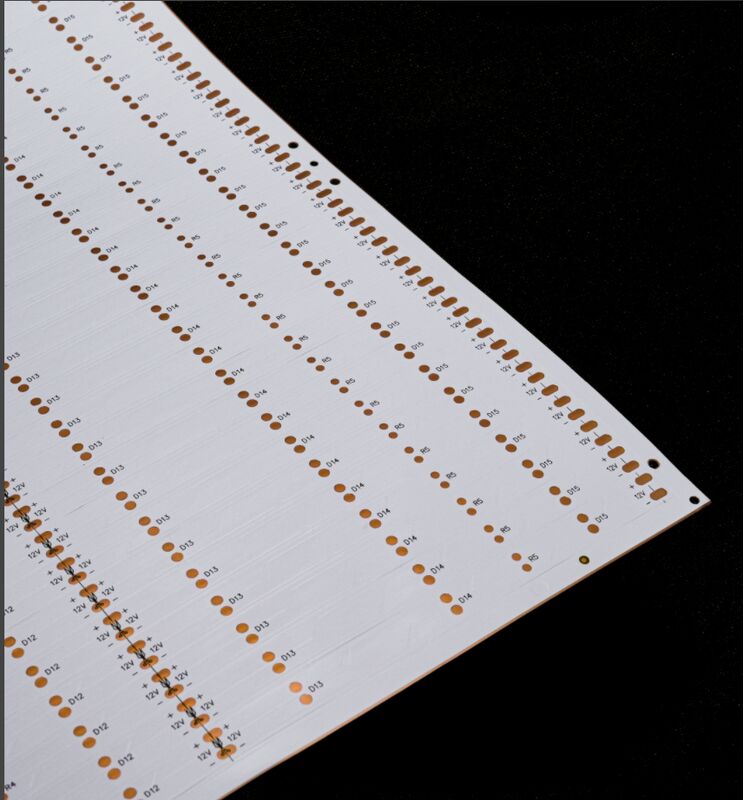

1. Ikhtisar Produk HQ0156 LED Light Strip FPC

2. Spesifikasi Teknis dan Kemampuan Kustomisasi

2.1 Parameter Dimensi

• FPC Presisi: Dimensi maksimum 240×500mm (spesifikasi batas: 250×500mm); tidak ada batasan ukuran minimum, mendukung desain kustom skala mikro.
• FPC tipe gulungan: Lebar maksimum 240mm; panjang maksimum 100 meter, dioptimalkan untuk produksi berkelanjutan volume tinggi.

2.2 Konfigurasi Lapisan Sirkuit

• FPC satu lapis: Struktur yang disederhanakan dengan efisiensi biaya, cocok untuk sirkuit dengan kompleksitas rendah dalam kontrol industri, instrumen elektronik dasar, dan sistem pencahayaan LED tingkat pemula.
• FPC dua lapis: Lapisan foil tembaga ganda dengan lubang tembus berlapis (PTH) yang ditingkatkan untuk konektivitas antar-lapisan yang andal, ideal untuk aplikasi integrasi tinggi seperti pencahayaan otomotif, lampu latar perangkat pintar, dan strip lampu LED kelas menengah ke atas.
• FPC multi-lapis: Jumlah lapisan yang dapat disesuaikan untuk skenario kompleksitas ultra-tinggi yang membutuhkan kabel padat, transmisi paralel multi-sinyal, dan integrasi fungsional tingkat lanjut.

2.3 Opsi Topeng Solder dan Skenario Aplikasi

• Topeng Solder Kuning: Solusi universal untuk aplikasi serba guna (misalnya, rakitan kabel standar) yang menawarkan efektivitas biaya dan kompatibilitas proses yang seimbang.
• Topeng Solder Hitam: Pilihan utama untuk sistem pencahayaan kelas atas (lampu depan otomotif, tampilan LED, lampu latar ponsel pintar) karena penyerapan cahayanya yang unggul, meminimalkan pantulan dan meningkatkan keseragaman visual.
• Topeng Solder Putih: Dilengkapi dengan lapisan reflektifitas tinggi untuk memaksimalkan pemanfaatan cahaya, cocok untuk perlengkapan pencahayaan profesional, perangkat estetika medis, dan tampilan LED kecerahan tinggi.

2.4 Spesifikasi Ketebalan Foil Tembaga

• FPC Presisi:
  • Satu lapis: 18μm (0.5oz), 35μm (1oz)
  • Dua lapis: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• FPC Standar:
  • Satu lapis: 18μm, 25μm, 35μm (1oz), 50μm
  • Dua lapis: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Lebar/Jarak Garis Minimum

3. Performa Inti dan Jaminan Kualitas

3.1 Fleksibilitas dan Daya Tahan Tekuk

• Setiap batch bahan dasar menjalani pengujian dengan penguji kelelahan tekuk profesional untuk memastikan kinerja mekanis yang konsisten.
• Semua produk jadi melewati minimal 10.000 siklus tekuk (sesuai standar pengujian IPC) sebelum produksi massal, menjamin ketahanan terhadap kegagalan kelelahan dalam aplikasi dinamis (pencahayaan yang dapat dilipat, pemasangan permukaan melengkung, dan skenario gerakan berulang).

3.2 Kemampuan dan Fasilitas Manufaktur

• Jejak pabrik: Kira-kira 20.000 meter persegi, menampilkan lingkungan produksi ruang bersih.
• Tenaga kerja: Lebih dari 800 karyawan, termasuk 50 spesialis teknis senior dengan keahlian desain dan manufaktur FPC yang luas.
• Kapasitas produksi: Operasi dua jalur yang mendukung fabrikasi sampel yang dipercepat dan produksi batch volume tinggi, dengan output bulanan lebih dari 5 juta meter persegi.

4. Protokol Layanan Kustomisasi

4.1 Konsultasi Teknis dan Desain Solusi

• Desain solusi yang disesuaikan yang selaras dengan lingkungan aplikasi tertentu (suhu, kelembaban, tekanan mekanis).
• Optimasi gambar untuk peningkatan kemampuan manufaktur (DFM) dan peningkatan kinerja.
• Dukungan pengembangan produk baru, dari validasi konsep hingga pengujian prototipe.
• Panduan profesional tentang pemilihan bahan, konfigurasi lapisan, dan optimasi parameter.

4.2 Penawaran Harga dan Optimasi Biaya

• Proses produksi yang terstandarisasi untuk mengurangi variabilitas dan limbah.
• Pengadaan strategis bahan baku berkualitas tinggi dengan kemitraan pemasok jangka panjang.
• Penjadwalan produksi dan otomatisasi proses yang efisien untuk menurunkan biaya tenaga kerja.

4.3 Desain dan Manufaktur Terpadu

• Fabrikasi substrat dasar dengan inspeksi dan validasi material yang ketat.
• Perutean sirkuit presisi dan desain skematik yang sesuai dengan standar IPC-2221.
• Pengembangan cetakan khusus untuk faktor bentuk khusus dan persyaratan pemasangan.
• SMT (Surface Mount Technology) dan perakitan melalui lubang dengan keselarasan presisi tinggi (±0.02mm toleransi).
• Fabrikasi jaring baja yang disesuaikan dengan desain sirkuit untuk kualitas penyolderan yang optimal.

4.4 Fabrikasi Sampel dan Waktu Tunggu

• Waktu tunggu: 5-7 hari untuk sampel FPC dua lapis; 3-5 hari untuk sampel satu lapis.
• Validasi sampel: Setiap sampel menjalani pengujian kontinuitas listrik, pengujian ketahanan tekuk, dan verifikasi solderability sebelum pengiriman.

5. Sertifikasi dan Catatan Penting

• Sertifikasi: Lini produk memegang sertifikasi sistem manajemen mutu ISO 9001, sertifikasi tahan api UL 94, dan kepatuhan RoHS. Dokumen sertifikasi terperinci tersedia berdasarkan permintaan.
• Kepatuhan Lingkungan: Semua bahan memenuhi persyaratan RoHS dan REACH, memastikan tidak ada zat terbatas yang digunakan.
• Penafian Gambar: Gambar produk pada platform resmi diambil dalam kondisi standar. Variasi warna kecil dapat terjadi karena pencahayaan, sudut pengambilan gambar, atau resolusi tampilan—produk sebenarnya akan berlaku.
• Peningkatan Berkelanjutan: Portofolio produk FPC kami diperbarui secara berkala berdasarkan teknologi yang muncul dan standar industri, dengan peningkatan teknis tahunan untuk meningkatkan kinerja dan memperluas ruang lingkup aplikasi.
