Bagaimana cara mendesain papan PCB?
Kami adalah produsen profesional papan sirkuit cetak fleksibel, dapat menyediakan papan sirkuit fleksibel FPC, sirkuit cetak fleksibel FPC, papan sirkuit cetak HDI, strip lampu LED SMD, strip LED COB, desain papan PCB, layar tampilan LED fleksibel, PCB Elektronik, perakitan sirkuit cetak, perakitan kartu sirkuit dan sebagainya.

Deskripsi Produk:

Model Produk:HQ031

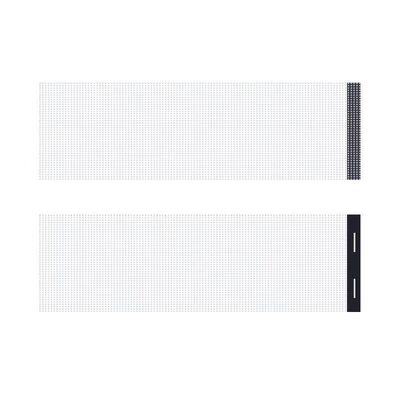

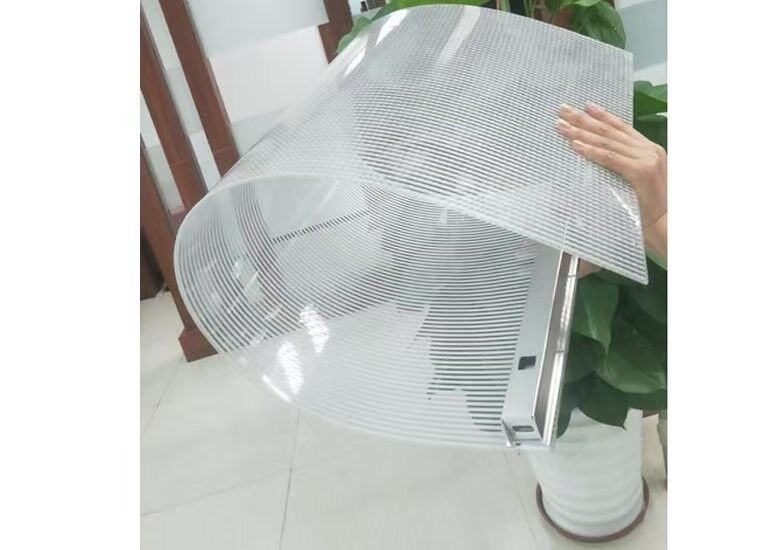

Nama Produk: Layar Fleksibel Transparan LED
Fitur Produk: Papan sirkuit lapisan ganda, film putih sisi ganda, teks hitam,permukaan OSP antioksidan

Spesifikasi Produk:

1. Kami adalah Produsen Pcb Fleksibel dan FPC, sesuai dengan kebutuhan Anda untuk menyesuaikan ketebalan material dan persyaratan proses yang berbeda untuk strip lampu LED FPC, FPC Presisi, strip LED Berwarna FPC  dan papan sirkuit fleksibel LED lainnya dengan lapisan tunggal, ganda, dan multi-lapisan.

2. Fleksibilitas dan ketahanan terhadap tekukan yang baik

Pabrik memiliki penguji tekukan profesional, setiap batch bahan melalui

puluhan ribu uji tekukan sebelum produksi massal untuk memastikan kualitas produk.

Parameter desain FPC

Parameter teknis utama:

1.Tentang Dimensi:

FPC Presisi: Ukuran maksimum adalah 240X500mm (batas 250X500mm), dan tidak ada batasan ukuran minimum. Papan gulungan: lebar maksimum 240. panjang maksimum 100 meter.

2. Jumlah lapisan pada papan Struktur papan lapisan tunggal sederhana dan umumnya digunakan dalam kontrol industri, instrumen elektronik, dan bidang lain dengan sirkuit yang relatif sederhana.

• Dibandingkan dengan FPC lapisan tunggal, papan dua sisi memiliki dua lapisan foil tembaga, peningkatan vias, dan jalur konduktif yang terbentuk. Mereka umumnya digunakan dalam ponsel, instrumen otomotif, dan produk lainnya.
• 3. Warna

solder mask Warna solder mask FPC adalah kuning, hitam, dan putih. Disarankan menggunakan kuning, film kuning cocok untuk sebagian besar produk, seperti berbagai produk kabel. Film hitam umumnya digunakan dalam produk kelas atas atau penyerap cahaya, seperti mobil, ponsel, layar LED, dll. Film putih memiliki lapisan tambahan lapisan putih dibandingkan dengan film kuning, dan sering digunakan dalam produk yang membutuhkan pantulan, seperti perlengkapan pencahayaan, layar LED, produk kecantikan medis, dll.

4. Ketebalan foil tembaga

Pilihan panel tunggal FPC Presisi meliputi 18um (0,5oz) dan 35um (1oz);

• Papan dua lapis FPC Presisi dapat dipilih dari 12um (0,33oz), 18um (0,5oz), dan 35um (1oz).
• Panel tunggal FPC Biasa dapat memilih 18um/25um/35um (1oz)/50um;
• Papan dua lapis FPC Biasa dapat dipilih dari 18-25um, 25-25um, 35-35um, atau 35-70um.
• 5. Lebar garis/jarak garis minimum

Dalam keadaan normal, semakin kecil kesulitannya, semakin tinggi tingkat cacatnya, dan umumnya disarankan untuk menggunakan minimal 3mil.

Proses layanan

1. Konsultasi

16 tahun fokus pada desain dan manufaktur R&D papan sirkuit fleksibel FPC, untuk menyediakan solusi yang dipersonalisasi kepada pelanggan, gambar desain, pengembangan produk baru, dan memberikan dukungan teknis terkait.

2. Penawaran

Kutipan sampel atau batch dari jenis teknologi, bahan, teknologi canggih yang sama, konsesi harga, sangat membantu pelanggan untuk menghemat biaya.

3. Profesional

Perusahaan kami memiliki peralatan dan teknologi produksi canggih dari Jerman, Jepang, Taiwan, dan wilayah lain, produksi profesional, skala. Pabrik kami mencakup area hampir 20.000 meter persegi, dengan lebih dari 800 karyawan dan 50 personel inti teknis senior.

4. Desain

Menyediakan solusi kepada pelanggan untuk menyelesaikan sejumlah sertifikasi sistem internasional, dapat menyediakan produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap jaring baja terbuka, 16 tahun akumulasi tingkat profesional dan teknis, layak untuk pilihan dan kepercayaan Anda.

5. Pembuatan Sampel

Kami berspesialisasi dalam pembuatan sampel FPC dan layanan kustomisasi, perusahaan memiliki jalur produksi yang dipercepat, seperti: sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam waktu 5-7 hari.

Sertifikat dan Penghargaan

Harap dicatat:

Semua foto di situs ini adalah nyata. Karena perubahan pencahayaan, sudut pemotretan, dan resolusi tampilan, gambar yang Anda lihat mungkin memiliki tingkat aberasi kromatik tertentu. GongDong HongQi adalah produsen papan sirkuit profesional dengan sejarah 16 tahun di Tiongkok. Produk kami diperbarui dan ditingkatkan setiap tahun dan Kami berspesialisasi dalam semua jenis pembuatan sampel FPC dan layanan kustomisasi,  Jika Anda tertarik dengan produk kami, beri tahu kami persyaratan Anda, kami akan membantu Anda untuk menyediakan solusi profesional, produksi substrat, pengkabelan, desain prinsip, cetakan, patch, plug-in, dan layanan satu atap lainnya.

silakan hubungi kami secara online atau E-mail kepada kami,

dan kami akan memberi Anda layanan satu lawan satu dari tim penjualan profesional kami.Terima kasih atas waktu Anda.
