Fleksibel perakitan sirkuit cetak - Double-Layer PCB pabrik penjualan langsung

Deskripsi Produk

Model:HQ00536

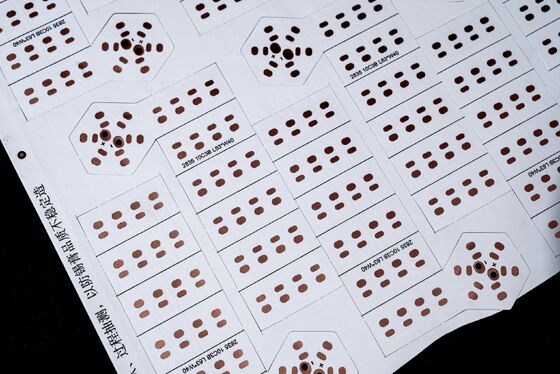

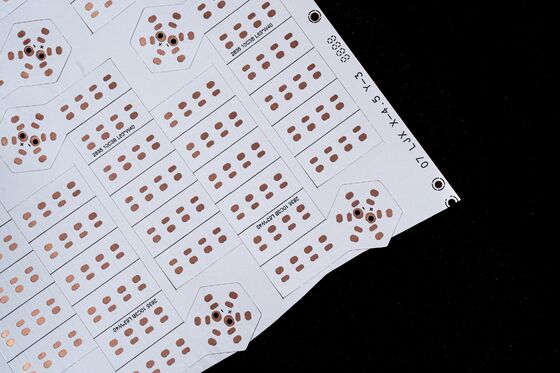

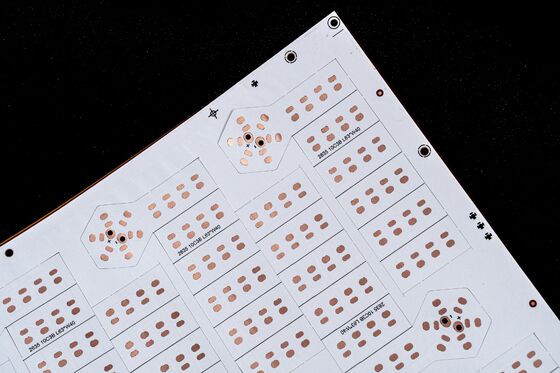

Nama:LED Light Strip FPC

Fitur:

• Papan sirkuit berlapis ganda
• Film hitam di kedua sisi
• Pencetakan teks hitam
• Perlakuan antioksidan OSP (Penglestarian Kemampuan Pengelasan Organik)

Spesifikasi Produk

1. Opsi kustomisasi:
   Sebagai produsen profesional PCB Fleksibel dan FPC, kami menyesuaikan produk kami untuk memenuhi kebutuhan pelanggan tertentu:

   • FPC strip lampu LED
   • FPC presisi
   • FPC strip LED berwarna-warni
   • Papan FPC satu sisi, dua sisi, atau multi-lapisan

2. Sifat Mekanis:

   • Fleksibilitas dan daya tahan yang sangat baik untuk aplikasi lentur
   • Standar pengujian pabrik mencakup puluhan ribu siklus lentur untuk memastikan keandalan

Parameter Desain FPC

1Spesifikasi dimensi:

• FPC presisi: Ukuran maksimum: 240mm x 500mm (hingga 250mm x 500mm)
• Ukuran minimum: Tidak ada batasan
• Papan bahan gulung: Lebar maksimum: 240mm; panjang maksimum: 100 meter

2. Konfigurasi Lapisan Papan:

• Papan berlapis tunggal cocok untuk aplikasi sirkuit sederhana (misalnya, kontrol industri, instrumen elektronik).
• Papan sisi ganda memiliki dua lapisan foil tembaga dengan vias, memungkinkan jalur konduktif yang kompleks.

3. Solder Mask Pilihan warna:

• Warna: Kuning, Hitam, atau Putih
  • Film Kuning:Ideal untuk aplikasi tujuan umum (misalnya, kabel).
  • Film hitam:Cocok untuk produk high-end atau sensitif cahaya (misalnya, mobil, ponsel, layar LED).
  • Film putih:Termasuk lapisan pelapis putih tambahan, ideal untuk aplikasi reflektif (misalnya, perlengkapan pencahayaan, peralatan kecantikan medis).

4. Opsi ketebalan foil tembaga:

• FPC presisi: Pilihan lapisan tunggal: 18μm (0,5oz), 35μm (1oz)
  Opsi lapisan ganda: 12μm (0,33oz), 18μm (0,5oz), atau 35μm (1oz)
• Standar FPC: Pilihan lapisan tunggal: 18μm/25μm/35μm (1oz)/50μm
  Opsi lapisan ganda: 18-25μm, 25-25μm, atau 35μm

5- Dimensi jejak dan ruang:

• Lebar jejak minimal: 4mil
• Jarak minimum: 4mil

Spesifikasi Teknis Desain FPC

Parameter sirkuit:

• Tegangan operasi maksimum: 100V DC/AC
• Resistensi isolasi: ≥5MΩ
• Kekuatan dielektrik: 30kV/mm

Sifat material:

• Bahan dasar: Film poliamid fleksibel berkinerja tinggi
• Lapisan perekat: Perekat akrilik tahan panas dan tahan lama
• Penutup permukaan: perawatan OSP untuk peningkatan soldeerability

Aliran Layanan

1. Konsultasi Proyek:

   • Diskusi awal untuk memahami persyaratan dan memberikan solusi yang disesuaikan.

2. Desain & Prototyping:

   • Layanan desain khusus tersedia atas permintaan.

3. Produksi:

   • Produksi massal dengan standar kontrol kualitas yang ketat.

4. Pengujian:

   • Pengujian komprehensif termasuk evaluasi listrik, mekanik, dan lingkungan.

5. Pengiriman:

   • Pilihan pengiriman di seluruh dunia tersedia.

Kapasitas Pabrik

• Fasilitas manufaktur canggih
• Peralatan pengujian canggih (misalnya, penguji lentur, analis resistensi isolasi)
• Sistem manajemen mutu bersertifikat ISO
• Kemampuan pembuatan prototipe cepat

Sertifikat dan Penghargaan

Catatan

1. Semua produk sesuai dengan RoHS dan memenuhi standar keselamatan internasional.
2. Untuk pesanan khusus, silakan berikan spesifikasi teknis rinci (file PDF atau Gerber lebih disukai).
3. Hubungi kami untuk diskon volume atau solusi kemasan khusus.
