Ringkasan Produk

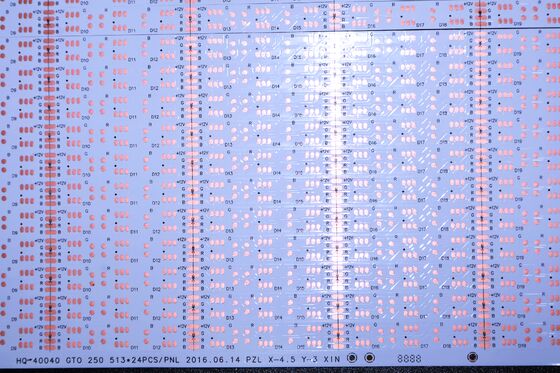

• Nomor model:HQ40040

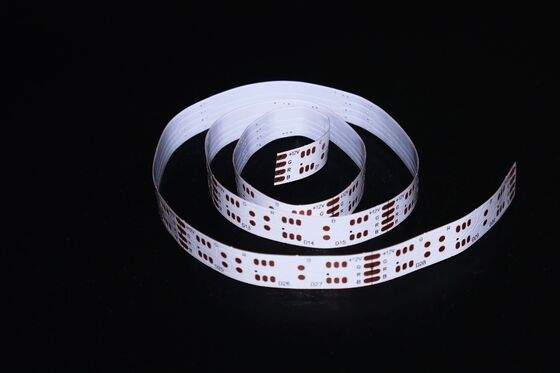

• Nama produk:Papan sirkuit strip LED yang fleksibel
• Fitur:Papan berlapis ganda dengan film putih sisi dua, karakter hitam OSP antioksidan

Spesifikasi:

• Jenis LED: 5050
• Jumlah per unit: 30 LED/PC
• Dimensi: 10mm x 503mm
• Tegangan: 24V

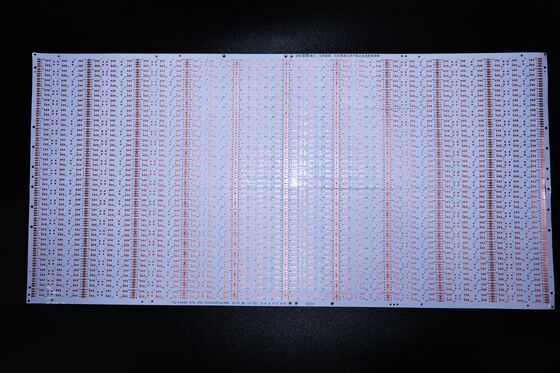

• Tipe papan: FPCB berlapis putih dengan sisi ganda

Parameter Desain FPC

1. Keakuratan Dimensi

• FPC presisi:Ukuran maksimum 240 mm (lebar) × 500 mm (panjang), tanpa batasan ukuran minimum.
• Papan bahan gulung:Lebar maksimum 240mm, panjang maksimum 100 meter.

2. Jumlah Lapisan

• Papan berlapis tunggal cocok untuk sirkuit sederhana yang biasa digunakan dalam kontrol industri dan instrumen elektronik.
• Papan sisi ganda memiliki dua lapisan foil tembaga, vias meningkat, dan jalur konduktif, membuat mereka ideal untuk aplikasi seperti ponsel, instrumen otomotif,dan produk kompleks lainnya.

3. Solder Mask Pilihan Warna

• Warna yang tersedia: Kuning, Hitam, dan Putih
  • Film Kuning:Cocok untuk produk tujuan umum (misalnya, produk kabel).
  • Film hitam:Diutamakan untuk aplikasi high-end atau penyerap cahaya (misalnya, mobil, ponsel, layar LED).
  • Film putih:Termasuk lapisan pelapis putih tambahan, ideal untuk produk yang membutuhkan refleksi (misalnya, perlengkapan pencahayaan, perangkat kecantikan medis).

4. Ketebalan foil tembaga

• Opsi panel tunggal FPC presisi:
  • 18 μm (0,5 oz) atau 35 μm (1 oz).
• FPC Precision Double-Layer Board Options (Pemilihan papan FPC berlapis ganda):
  • 12μm (0,33oz), 18μm (0,5oz), atau 35μm (1oz).
• Opsi panel tunggal FPC biasa:
  • 18μm/25μm/35μm (1oz)/50μm.
• Pilihan Papan FPC Double-layer biasa:
  • 18-25μm, 25-25μm, 35-35μm, atau 35-70μm.

5. Lebar garis minimum/jarak

• Jangkauan dan jarak garis minimum yang direkomendasikan: 3mil (0,076mm).

Layanan Teknis

Perusahaan kami menawarkan dukungan teknis yang komprehensif untuk memastikan kinerja optimal produk kami:

1. Dukungan desain khusus:Solusi yang disesuaikan untuk kebutuhan aplikasi tertentu.
2. Pengujian sampel:Pengujian sampel gratis tersedia atas permintaan.
3. Pergantian cepat:Produksi dan pengiriman cepat untuk memenuhi tenggat waktu proyek yang mendesak.

Penjaminan Mutu

• Semua produk diuji secara ketat untuk memastikan kepatuhan terhadap standar industri.
• Kami memberikan jaminan kepuasan 100% untuk produk kami, dengan fokus pada kualitas dan keandalan.

sampel panel ganda papan sirkuit fleksibel dapat diselesaikan dalam 5-7 hari.
